LM36922HYFFR Elektronische IC-chips LED DRV RGLTR I2C 12DSBGA 500kHz, 1MHz
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | LM36922HYFFR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartonnen doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Type: | DC-DC-regulator | Topologie: | Voer op (Verhoging) |
|---|---|---|---|
| Interne schakelaars: | - Ja, dat klopt. | Aantal output: | 2 |
| Spanning - voeding (min): | 2.5V | Spanning - Voeding (max): | 5.5V |
| Voltage - Output: | 38V | ||
Productomschrijving
LM36922HYFFR Elektronische IC-chips LED DRV RGLTR I2C 12DSBGA 500kHz, 1MHz
Specificaties van LM36922HYFFR
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| LED-drivers | |
| Mfr | Texas Instruments |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Type | DC-DC-regulator |
| Topologie | Stepping-up (Boost) |
| Interne schakelaars | - Ja, dat klopt. |
| Aantal output | 2 |
| Spanning - Voeding (min) | 2.5V |
| Spanning - Voeding (max) | 5.5V |
| Spanning - Uitgang | 38V |
| Stroom - Uitgang / Kanaal | 25 mA |
| Frequentie | 500 kHz, 1MHz |
| Dimming | I2C, PWM |
| Toepassingen | Achterlicht |
| Werktemperatuur | -40 °C ~ 85 °C (TA) |
| Montage-type | Oppervlakte |

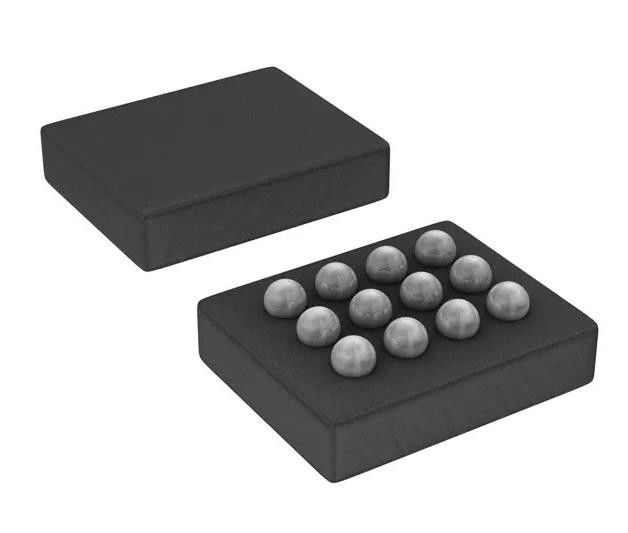

| Pakket / doos | 12-UFBGA, DSBGA |
| Verpakking van de leverancier | 12-DSBGA |
| Basisproductnummer | LM36922 |
Kenmerken vanLM36922HYFFR
• 1% gecoördineerde stroomverzinkingen in het hele proces,
Spanning, temperatuur
• 3% nauwkeurigheid van de stroom-sink in het gehele proces,
Spanning, temperatuur
• 11-bits dimming resolutie
• Tot 90% oplossingsefficiëntie
• Aandrijvingen van één tot twee parallelle LED-strings tot 38 V bij 25 mA per string
• PWM dimming input
• I2C programmeerbaar
• Selecteerbare 500-kHz- en 1-MHz-schakelfrequentie met optionele verschuiving van 12%
• Frequentiemodus voor automatische schakelaars (250 kHz, 500 kHz,1 MHz)
• Vier instelbare overspanningsbeschermingsdrempels (17 V, 24 V, 31 V, 38 V)
• Vier instelbare overstromingsbeschermingsdrempels (750 mA, 1000 mA, 1250 mA, 1500 mA)
• Bescherming bij thermische uitschakeling
• Extern selecteerbare I 2C-adresopties via ASEL-invoer
Toepassing vanLM36922HYFFR
• Energiebron voor smartphones en tablets
Achterlicht
• LCD-panelen met maximaal 24 LED's
