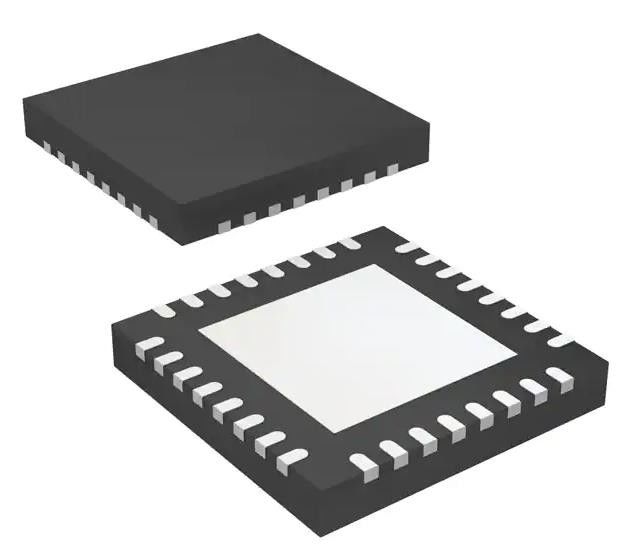

LMK00334RTVT PCI Express (PCIe), SATA CPU IC 400MHz 1 Uitgang 32-WQFN (5x5)
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | LMK00334RTVT |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartonnen doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Hoofddoel: | PCI Express (PCIe), SATA CPU | Invoer: | CML, HCSL, HSTL, LVDS, LVPECL, SSTL, Kristal |
|---|---|---|---|
| Output: | HCSL, LVCMOS | Aantal circuits: | 1 |
| Verhouding - Input:Output: | 3:05 | Frequentie - Max.: | 400 MHz |
| Spanning - Voeding: | 3.15V ~ 3.45V | ||
Productomschrijving
SN74CBTLV3257DBQR Multiplexer/Demultiplexer 4 x 1:2 16-SSOP
Specificaties van LMK00334RTVT
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Tijdstip | |
| Toepassingsspecifieke klok/timing | |
| Mfr | Texas Instruments |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Digi-Key programmeerbaar | Niet geverifieerd |
| PLL | - Nee, niet echt. |
| Hoofddoel | PCI Express (PCIe), SATA CPU |
| Invoer | CML, HCSL, HSTL, LVDS, LVPECL, SSTL, Crystal |
| Output | HCSL, LVCMOS |
| Aantal circuits | 1 |
| Verhouding - Input:Output | 3:05 |
| Differentieel - Input:Output | Ja/Ja |
| Frequentie - Max. | 400 MHz |
| Spanning - Voeding | 3.15V ~ 3.45V |
| Werktemperatuur | -40 °C ~ 85 °C |
| Montage-type | Oppervlakte |
| Pakket / doos | 32-WFQFN Blootgestelde pad |
| Verpakking van de leverancier | 32-WQFN (5x5) |
| Basisproductnummer | LMK00334 |
Kenmerken vanLMK00334RTVT
• Input multiplexer van 3:1
¢ Twee universele ingangen werken tot 400 MHz
en LVPECL, LVDS, CML, SSTL, HSTL accepteren,
HCSL, of eenkantklokken
Een kristal-invoer accepteert een frequentie van 10 tot 40 MHz
met een gewicht van niet meer dan 50 kg
• Twee banken met elk twee verschillende uitkomsten
HCSL, of Hi-Z (keuzebaar)
¢ Additieve RMS-fasegitter voor PCIe Gen5 bij 100
MHz:
• 15 fs RMS (typisch)
• Hoge PSRR: ¢72 dBc bij 156,25 MHz
• LVCMOS-uitgang met synchrone active-invoer
• Pinnegestuurde configuratie
• VCC-kerntoevoer: 3,3 V ± 5%
• Drie onafhankelijke VCCO-uitgangsvoorraden: 3,3 V,
2.5 V ± 5%
• Industrieel temperatuurbereik: ¥40°C tot +105°C
• 32-pin WQFN (5 mm × 5 mm)
Toepassing vanLMK00334RTVT
• Datacenterschakelaars
• Kernrouters
• Servers, computing, PCIe Gen 3.0 tot en met 5.0
• Radio-afstandseenheden en basisbanden
