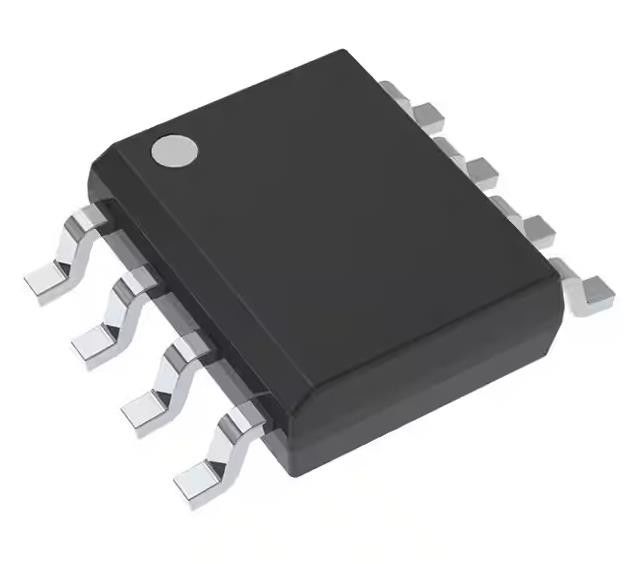

TL431IDR Shunt Spanningsreferentie IC Verstelbaar 2,495V 36 VV ±2,2% 100 mA 8-SOIC
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | TL431IDR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartonnen doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Uitvoertype: | Verstelbaar | Spanning - Uitgang (min/vast): | 2.495V |
|---|---|---|---|
| Spanning - Uitgang (max): | 36 V | Stroom - Uitgang: | 100 mA |
| Tolerantie: | ±2.2% | Huidig - Kathode: | 1 mA |
Productomschrijving
SN74CBTLV3257DBQR Multiplexer/Demultiplexer 4 x 1:2 16-SSOP
Specificaties van TL431IDR
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| Referentiespanning | |
| Mfr | Texas Instruments |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Referentietype | Shunt |
| Uitvoertype | Verstelbaar |
| Spanning - Uitgang (min/vast) | 2.495V |
| Spanning - Uitgang (max) | 36 V |
| Stroom - Uitgang | 100 mA |
| Tolerantie | ± 2,2% |
| Temperatuurcoëfficiënt | - |
| Ruis - 0,1 Hz tot 10 Hz | - |
| Ruis - 10 Hz tot 10 kHz | - |
| Spanning - Input | - |
| Stroom - aanbod | - |
| Stroom - kathode | 1 mA |
| Werktemperatuur | -40 °C ~ 85 °C (TA) |
| Montage-type | Oppervlakte |
| Pakket / doos | 8-SOIC (0,154", 3,90 mm breedte) |
| Verpakking van de leverancier | 8-SOIC |
| Basisproductnummer | TL431 |
Kenmerken vanTL431IDR
• Referentiespanningstoestand bij 25°C
- 0,5% (B-klasse)
- 1% (A-klasse)
- 2% (standaardklasse)
• Verstelbare uitgangsspanning: Vref tot 36 V
• Werk van -40°C tot 125°C
• Typische temperatuurverschuiving (TL43xB)
¥ 6 mV (C temp)
️ 14 mV (I temp, Q temp)
• Geringe geluidsopbrengst
• 0,2-Ω Typische uitgangsimpedantie
• Sink-current-capaciteit: 1 mA tot 100 mA
Toepassing vanTL431IDR
• Verstelbare spanning en stroomverwijzing
• Secundaire zijdelingse regulering in SMPS's met terugvlieg
• Zenervervanging
• Spanningsbewaking
• Vergelijkingsinstrument met geïntegreerde referentie
