LP5912Q1.8DRVRQ1 Lineaire spanningsregelaar IC Positieve vaste 1 Uitgang 500mA
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | LP5912Q1.8DRVRQ1 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartonnen doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Uitvoertype: | Vastgesteld | Aantal toezichthouders: | 1 |
|---|---|---|---|
| Spanning - Invoer (max): | 6.5V | Spanning - Uitgang (min/vast): | 1.8V |
| Spanningsverlies (max): | 0.25V @ 500mA | Stroom - Uitgang: | 500 mA |
| Stroom - stilstand (Iq): | 55 µA | Stroom - Voeding (max): | 600 µA |
Productomschrijving
LP5912Q1.8DRVRQ1 Lineaire spanningsregelaar IC Positieve vaste 1 Uitgang 500mA
Specificaties van LP5912Q1.8DRVRQ1
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| Spanningsregulatoren - lineair | |
| Mfr | Texas Instruments |
| Reeks | Automobilerij, AEC-Q100 |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Configuratie van de output | Positief |
| Uitvoertype | Vastgesteld |
| Aantal toezichthouders | 1 |
| Spanning - Invoer (max) | 6.5V |
| Spanning - Uitgang (min/vast) | 1.8V |
| Spanning - Uitgang (max) | - |
| Spanningsverlies (max) | 0.25V @ 500mA |
| Stroom - Uitgang | 500 mA |
| Stroom - stilstand (Iq) | 55 μA |
| Stroom - Voeding (max) | 600 μA |
| PSRR | 80dB ~ 40dB (100Hz ~ 100kHz) |
| Beheersfuncties | In staat stellen, kracht goed, zachte start |
| Beschermingsfuncties | Overtemperatuur, omgekeerde polariteit, kortsluiting |
| Werktemperatuur | -40°C ~ 125°C (TJ) |
| Montage-type | Oppervlakte |

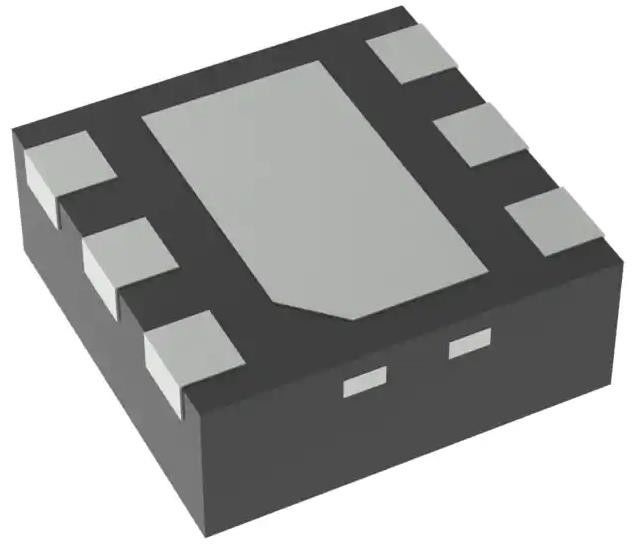

| Pakket / doos | 6-WDFN blootgestelde pad |
| Verpakking van de leverancier | 6-WSON (2x2) |
| Basisproductnummer | LP5912 |
Kenmerken vanLP5912Q1.8DRVRQ1
• Geschikt voor automobieltoepassingen
• AEC Q100-Kwalificatie met de volgende resultaten
De temperatuur van het apparaat is 1°C tot 40°C
Omgevingstemperatuur +125°C
Bereik
️ HBM-classificatie van het apparaat, niveau 2
¢ Classificatieniveau C6 van de CDM voor apparaten
• Invoerspanningsbereik: 1,6 V tot 6,5 V
• Spanningsbereik: 0,8 V tot 5,5 V
• Uitgangsstroom tot 500 mA
• Laag uitgangsspanningsgeluid: 12 μVRMS Typisch
• PSRR bij 1 kHz: 75 dB Typisch
• Tolerantie van de uitgangsspanning (VOUT ≥ 3,3 V): ±2%
• Lage IQ (geactiveerd, geen belasting): 30 μA Typisch
• Lage uitval (VOUT ≥ 3,3 V): 95 mV Typisch bij
500 mA belasting
• Stabiel bij keramische in- en uitgangen van 1 μF
Capacitors
• Bescherming tegen overbelasting en kortsluiting
• Omgekeerde stroombescherming
• Geen geluidsomleidende condensator vereist
• Output Automatische ontlading voor snelle draai
• Goed vermogen met een typische vertraging van 140 μs
• Interne zachte start om de binnenstroming te beperken
• Operatieknoptemperatuur van 40°C tot +125°C
Bereik
Toepassing vanLP5912Q1.8DRVRQ1
• Info-entertainment voor de automobielindustrie
• Telematische systemen
• ADAS-camera's en radars
• Navigatiesystemen
Milieuclassificaties en exportclassificaties vanLP5912Q1.8DRVRQ1
| AATRIBUUTE beschrijving | |
| RoHS-status RoHS3-conform | |
| Vochtgevoeligheidsniveau (MSL) 1 (onbeperkt) | |
| REACH Status REACH Niet aangetast | |
| ECCN EAR99 | |
| HTSUS 8542.39.0001 |
