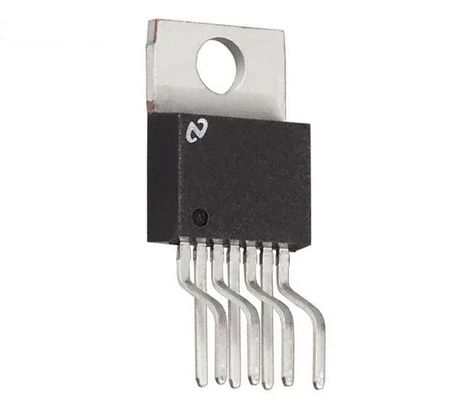

LM2678T-ADJ/NOPB Buck Schakelregulator IC Positief instelbaar 1.21V 1 Uitgang 5A
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | LM2678T-ADJ/NOPB |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartonnen doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Functie: | Stap naar beneden | Configuratie van de output: | Positief |
|---|---|---|---|
| Uitvoertype: | Verstelbaar | Aantal output: | 1 |
| Spanning - Input (min): | 8V | Spanning - Invoer (max): | 40 V |
| Spanning - Uitgang (min/vast): | 1.21V | Spanning - Uitgang (max): | 37V |
Productomschrijving
LM2678T-ADJ/NOPB Buck Schakelregulator IC Positief instelbaar 1.21V 1 Uitgang 5A
Specificaties van LM2678T-ADJ/NOPB
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| Spanningsregulatoren - DC-DC-schakelregulatoren | |
| Mfr | Texas Instruments |
| Reeks | SIMPLE SWITCHER® |
| Pakket | Buis |
| Functie | Stap naar beneden |
| Configuratie van de output | Positief |
| Topologie | Buck. |
| Uitvoertype | Verstelbaar |
| Aantal output | 1 |
| Spanning - Input (min) | 8V |
| Spanning - Invoer (max) | 40 V |
| Spanning - Uitgang (min/vast) | 1.21V |
| Spanning - Uitgang (max) | 37V |
| Stroom - Uitgang | 5A |
| Frequentie - Overstappen | 260 kHz |
| Synchrone rechtgever | - Nee, niet echt. |
| Werktemperatuur | -40°C ~ 125°C (TJ) |
| Montage-type | Door het gat |
| Pakket / doos | TO-220-7 Gevormd lood |
| Verpakking van de leverancier | TO-220-7 |
| Basisproductnummer | LM2678 |
kenmerken van LM2678T-ADJ/NOPB
• Efficiëntie tot 92%
• Eenvoudig en makkelijk te ontwerpen
Externe componenten
• 120-mΩ DMOS-uitgangsschakelaar
• 3,3 V, 5 V en 12 V vaste uitgang en verstelbaar
(1.2 V tot 37 V) Versies
• 50 μA standby stroom bij uitschakeling
• ±2% maximale uitgangsvermogen over de volledige lijn
en belastingsomstandigheden
• Breed inslagspanningsbereik: 8 V tot 40 V
• 260 kHz interne oscillator met vaste frequentie
• -40 tot 125°C Temperatuur van het werkpunt
Bereik
• Maak een aangepast ontwerp met de LM2678 met
de WEBENCH® Power Designer
Toepassing van LM2678T-ADJ/NOPB
• Eenvoudig te ontwerpen, zeer efficiënt (> 90%) StepDown-schakelregulatoren
• Efficiënte systeemvoorregulator voor lineaire spanning
Regulerende apparaten
• Batterijopladers
Milieuclassificaties en exportclassificaties vanLM2678T-ADJ/NOPB
| AATRIBUUTE beschrijving | |
| RoHS-status RoHS3-conform | |
| Vochtgevoeligheidsniveau (MSL) 1 (onbeperkt) | |
| REACH Status REACH Niet aangetast | |
| ECCN EAR99 | |
| HTSUS 8542.39.0001 |
