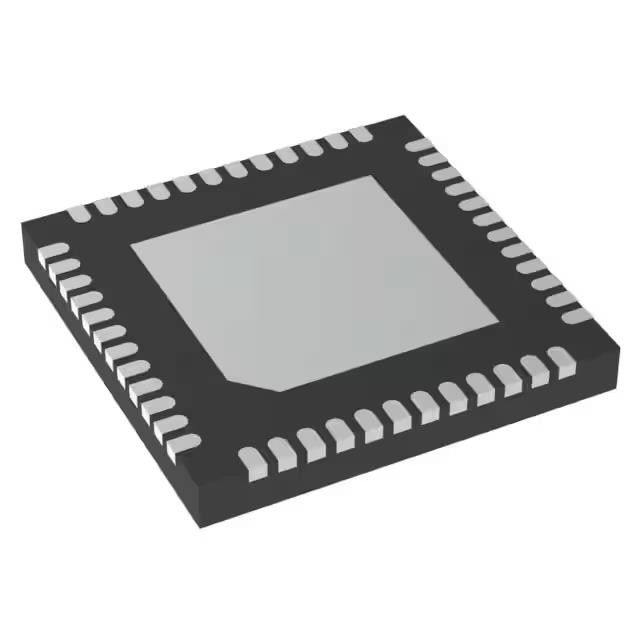

ATMEGA1609-MUR Beheerder: ATMEGA1609-MUR IC MCU 8BIT 16KB FLASH 48UQFN
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | ATMEGA1609-MUR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartonnen doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Kernprocessor: | AVR | Grootte van de kern: | 8 bit |
|---|---|---|---|
| Versnelling: | 20 MHz | Connectiviteit: | I2C, SPI, UART/USART |
| Perifere apparatuur: | Bronaut detecteren/herstellen, POR, PWM, WDT | Aantal I/O's: | 41 |
| Grootte van het programmageheugen: | 16KB (16K x 8) | Type programmageheugen: | Flash |
Productomschrijving
ATMEGA1609-MUR Administrator: ATMEGA1609-MUR IC MCU 8BIT 16KB FLASH 48UQFN
AVR megaAVR® 0, Functionele Veiligheid (FuSa) Microcontroller IC 8-Bit 20MHz 16KB (16K x 8) FLASH 48-UQFN (6x6)
Specificaties van ATMEGA1609-MUR
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Ingebed | |
| Microcontrollers | |
| Mfr | Microchiptechnologie |
| Reeks | megaAVR® 0, Functionele veiligheid (FuSa) |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Kernprocessor | AVR |
| Grootte van de kern | 8 bit |
| Versnelling | 20 MHz |
| Connectiviteit | I2C, SPI, UART/USART |
| Perifere apparatuur | Bronaut detecteren/herstellen, POR, PWM, WDT |
| Aantal I/O's | 41 |
| Grootte van het programmageheugen | 16KB (16K x 8) |
| Type programmageheugen | Flash |
| EEPROM-grootte | 256 x 8 |
| RAM-grootte | 2K x 8 |
| Spanning - Voeding (Vcc/Vdd) | 1.8V ~ 5.5V |
| Gegevensomvormers | A/D 16x10b |
| Typ van oscillator | Intern |
| Werktemperatuur | -40 °C ~ 85 °C (TA) |
| Montage-type | Oppervlakte |
| Pakket / doos | 48-UFQFN Blootgestelde pad |
| Verpakking van de leverancier | 48-UQFN (6x6) |
| Basisproductnummer | ATMEGA1609 |
Kenmerken van ATMEGA1609-MUR
• AVR® CPU:
¢ toegang tot I/O in een enkele cyclus
¢ Hardwaremultiplier met twee cycli
• Herinneringen:
8 of 16 KB zelfprogrammeerbaar flashgeheugen in het systeem
¢ 256B EEPROM
2 KB SRAM
Schrijf/wist uithoudingsvermogen:
• Flash 10.000 cycli
• EEPROM 100.000 cycli
Bewaring van gegevens: 40 jaar bij 55°C
• Systemen:
¢ Power-on Reset (POR) -circuit
Opties voor de klok:
• 16/20 MHz interne oscillator met laag vermogen
• 32,768 kHz Ultra Low Power (ULP) interne oscillator
• 32.768 kHz externe kristallen oscillator
• Externe klokinvoer
Eenvoudige Unified Program Debug Interface (UPDI)
Drie slaapmodus:
• In stilstand met alle randapparatuur aan de gang om onmiddellijk wakker te worden
• Stand-by
Configuratieve werking van geselecteerde randapparatuur
¢ Sleepwalking-perifere apparaten
• Power-Down met beperkte ontwakingsfunctie
• Perifere apparatuur:
Een 16-bit Timer/Counter type A (TCA) met een speciaal periode-register en drie vergelijkingskanalen
¢ Tot vier 16-bits Timers/Tellers type B (TCB) met input capture
Een 16-bits Real-Time Counter (RTC) met een extern kristal of een interne RC-oscillator
- Tot vier USART's met fractionele baudrate generator, auto-baud en start-of-frame detectie
¢ Master/slave Serial Peripheral Interface (SPI)
- Master/slave TWI met dubbele adresmatch
• Kan tegelijkertijd als meester en slaaf werken
• Standaardmodus (Sm, 100 kHz)
• Vaste modus (Fm, 400 kHz)
• snelle modus plus (Fm+, 1 MHz)
- Eventensysteem voor kernonafhankelijke en voorspelbare inter-periferele signalisatie
¢ Configurable Custom Logic (CCL) met maximaal vier programmeerbare Look-up Tables (LUT)
Een analoge comparator (AC) met een schaalbare referentie-invoer
Een 10-bits 150 kps Analoog-digitale converter (ADC)
¢ Vijf selecteerbare interne spanningsreferenties: 0,55V, 1,1V, 1,5V, 2,5V en 4,3V
¢ Hardware voor het scannen van CRC-codegeheugen
• Optioneel automatisch CRC-scan voordat code wordt uitgevoerd
¢ Watchdog Timer (WDT) met Window-modus, met een aparte oscillator op de chip
- Externe onderbreking op alle pinnen voor algemeen gebruik
Toepassingen van ATMEGA1609-MUR
De ATmega808/809/1608/1609 microcontrollers maken deel uit van de megaAVR® 0-serie, die de AVR®
Milieuclassificaties en exportclassificaties vanATMEGA1609-MUR
| AATRIBUUTE beschrijving | |
| RoHS-status RoHS3-conform | |
| REACH Status REACH Niet aangetast | |
| ECCN EAR99 | |
| HTSUS 8542.31.0001 |
