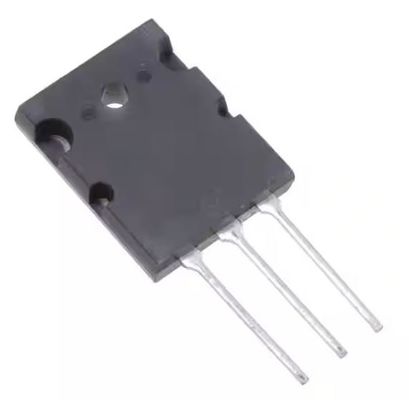

TK100L60W N-kanaal 600 V 100A (Ta) 797W (Tc) door gat TO-3P ((L))
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | TK100L60W |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartonnen doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| FET-type: | N-kanaal | Technologie: | MOSFET (Metaaloxide) |
|---|---|---|---|
| Drain naar bronspanning (Vdss): | 600 V | Stroom - continue afvoer (Id) @ 25°C: | 100A (Ta) |
| Inrichtingsspanning (Max Rds On, Min Rds On): | 10V | Rds On (Max) @ Id, Vgs: | 18mOhm @ 50A, 10V |
| Vgs(th) (Max) @ Id: | 3.7V @ 5mA | Poortlast ((Maximum) Qg) @ Vgs: | 360 nC @ 10 V |
Productomschrijving
TK100L60W N-kanaal 600 V 100A (Ta) 797W (Tc) door gat TO-3P ((L))
Specificaties van TK100L60W
| TYPE | Beschrijving |
| Categorie | Discrete halfgeleiderproducten |
| Transistors | |
| FET's, MOSFET's | |
| Eénvoudige FET's, MOSFET's | |
| Mfr | Toshiba halfgeleiders en opslag |
| Reeks | DTMOSIV |
| Pakket | Buis |
| FET-type | N-kanaal |
| Technologie | MOSFET (metaaloxide) |
| Drain naar bronspanning (Vdss) | 600 V |
| Stroom - continue afvoer (Id) @ 25°C | 100A (Ta) |
| Inrichtingsspanning (Max Rds On, Min Rds On) | 10V |
| Rds On (Max) @ Id, Vgs | 18mOhm @ 50A, 10V |
| Vgs(th) (Max) @ Id | 3.7V @ 5mA |
| Doorgangsplicht (Qg) (Max) @ Vgs | 360 nC @ 10 V |
| Vgs (max) | ± 30V |
| Invoercapaciteit (Ciss) (Max) @ Vds | 15000 pF @ 30 V |
| FET-kenmerk | - |
| Energieverspilling (max) | 797W (Tc) |
| Werktemperatuur | 150°C (TJ) |
| Montage-type | Door het gat |
| Verpakking van de leverancier | TO-3P(L) |
| Pakket / doos | TO-3PL |
| Basisproductnummer | TK100L60 |
Kenmerken van TK100L60W
(1) Laag drain-bron op-weerstand: RDS ((ON) = 0,015 Ω (typisch) door gebruikt voor Super Junction Structure : DTMOS
(2) Gemakkelijk te bedienen
(3) Versterkingsmodus: Vth = 2,7 tot 3,7 V (VDS = 10 V, ID = 5 mA)
Toepassingen van TK100L60W
Schakelspanningsregulatoren
Milieuclassificaties en exportclassificaties vanTK100L60W
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
