PS2701-1-F3 Optoisolator Transistor Uitgang 3750Vrms 1 Kanaal 4-SMD
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | PS2701-1-F3 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Aantal kanalen: | 1 | Voltage - Isolatie: | 3750Vrms |
|---|---|---|---|
| Huidige Overdrachtverhouding (Min): | 50% @ 5mA | Huidige (Maximum) Overdrachtverhouding: | 300% @ 5mA |
| Tijdstip van stijging / daling (type): | 3µs, 5µs | Uitvoertype: | Transistor |
| Spanning - Uitgang (max): | 40 V | Huidig - Output/Kanaal: | 80mA |
| Hoog licht: | PS2701-1-F3 Transistor voor optische isolatie,4-SMD-optoisolatortransistor,1 de Transistor van kanaaloptoisolator |
||
Productomschrijving

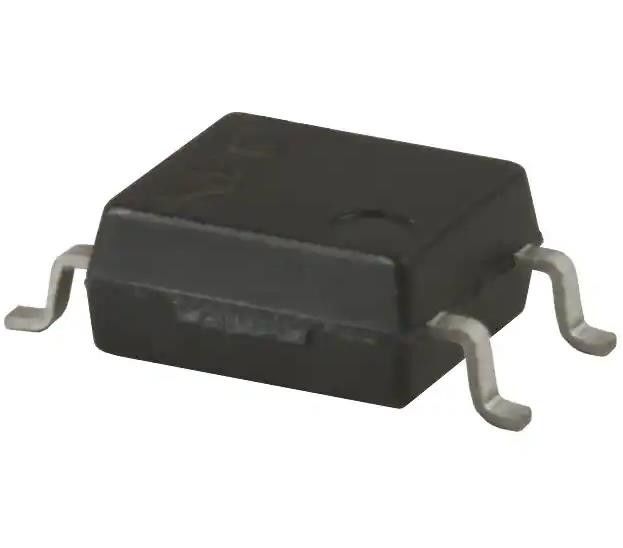

PS2701-1-F3 Optoisolator Transistor Uitgang 3750Vrms 1 Kanaal 4-SMD
Specificaties van PS2701-1-F3
| TYPE | Beschrijving |
| Categorie | Isolatoren |
| optische isolatoren | |
| Transistors, fotovoltaïsche optische isolatoren | |
| Mfr | CEL |
| Reeks | NEPOC |
| Pakket | Tape & Reel (TR) |
| Aantal kanalen | 1 |
| Spanning - Isolatie | 3750Vrms |
| Stroomoverdracht (min) | 50% @ 5 mA |
| Stroomoverdracht (maximaal) | 300% @ 5mA |
| Aan / uit tijd (type) | - |
| Tijdstip van stijging / daling (type) | 3 μs, 5 μs |
| Invoertype | D.C. |
| Uitvoertype | Transistor |
| Spanning - Uitgang (max) | 40 V |
| Stroom - Uitgang / Kanaal | 80 mA |
| Spanning - naar voren (Vf) (type) | 1.1V |
| Stroom - gelijkstroom naar voren (als) (max) | 50 mA |
| Vce verzadiging (max) | 300 mV |
| Werktemperatuur | -55 °C ~ 100 °C |
| Montage-type | Oppervlakte |
| Pakket / doos | 4-SMD, Gull Wing |
| Verpakking van de leverancier | 4-SMD |
Kenmerken vanPS2701-1-F3
• Hoge isolatie spanning BV: 3,75 k Vr.m.s.
• SOP (small out-line package)
• ISOLEERDE KANALEN per verpakking
• HIGH-SPEED SWEACHING tr = 3 μs TYP, tf = 5 μs TYP
• LAW COLLECTOR DARK CURRENT ICEO: 5 nA TYP @ TA = 25 °C, VCE = 40 V
• TAPE EN ROLL VERKOMST
Beschrijving vanPS2701-1-F3
• AC LINE/DIGITAL LOGIC
• DIGITALE LOGISCHE SCHRIFT
• Verwrongen lijnontvanger
• Telefoon- of telegraafontvanger
• HIGHE FREQUENCY POWER SUPPLY FEEDBACK CONTROL
• RELAY CONTACT MONITOR
• BEWEKKER van de stroomvoorziening
Milieuclassificaties en exportclassificaties vanPS2701-1-F3
| AANZET | Beschrijving |
| RoHS-status | Niet-conform met RoHS |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH is getroffen |
| ECCN | EAR99 |
| HTSUS | 8541.49.8000 |
