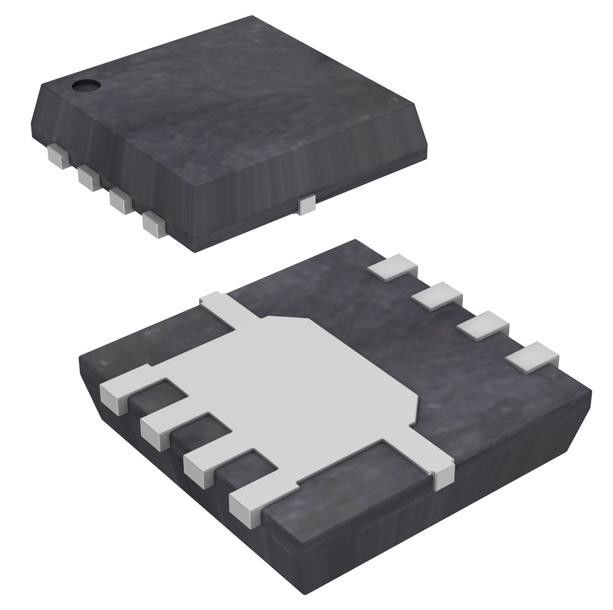

NVTFS4C13NWFTAG N-Channel MOSFET 30 V 14A (Ta) 3W (Ta), 26W (Tc) Oppervlakte-montage 8-WDFN
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | NVTFS4C13NWFTAG |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Technologie: | MOSFET (Metaaloxide) | Drain naar bronspanning (Vdss): | 30 V |
|---|---|---|---|
| Stroom - continue afvoer (Id) @ 25°C: | 14A (Ta) | Inrichtingsspanning (Max Rds On, Min Rds On): | 4.5V, 10V |
| Rds On (Max) @ Id, Vgs: | 9.4mOhm @ 30A, 10V | Vgs(th) (Max) @ Id: | 2.1V @ 250µA |
| Poortlast ((Maximum) Qg) @ Vgs: | 15.2 nC @ 10 V | Vgs (max): | ±20V |
| Hoog licht: | NVTFS4C13NWFTAG N-kanaal MOSFET,8-WDFN N-kanaal MOSFET,NVTFS4C13NWFTAG |
||
Productomschrijving
NVTFS4C13NWFTAG N-kanaal 30 V 14A (Ta) 3W (Ta), 26W (Tc) Oppervlakte 8-WDFN
Specificaties van NVTFS4C13NWFTAG
| TYPE | Beschrijving |
| Categorie | Discrete halfgeleiderproducten |
| Transistors | |
| FET's, MOSFET's | |
| Eénvoudige FET's, MOSFET's | |
| Mfr | een half |
| Reeks | Automobilerij, AEC-Q101 |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| FET-type | N-kanaal |
| Technologie | MOSFET (metaaloxide) |
| Drain naar bronspanning (Vdss) | 30 V |
| Stroom - continue afvoer (Id) @ 25°C | 14A (Ta) |
| Inrichtingsspanning (Max Rds On, Min Rds On) | 4.5V, 10V |
| Rds On (Max) @ Id, Vgs | 9.4mOhm @ 30A, 10V |
| Vgs(th) (Max) @ Id | 2.1V @ 250 μA |
| Doorgangsplicht (Qg) (Max) @ Vgs | 15.2 nC @ 10 V |
| Vgs (max) | ±20V |
| Invoercapaciteit (Ciss) (Max) @ Vds | 770 pF @ 15 V |
| FET-kenmerk | - |
| Energieverspilling (max) | 3W (Ta), 26W (Tc) |
| Werktemperatuur | -55°C ~ 175°C (TJ) |
| Montage-type | Oppervlakte |
| Verpakking van de leverancier | 8-WDFN (3.3x3.3) |
| Pakket / doos | 8-PowerWDFN |
| Basisproductnummer | NVTFS4 |
Kenmerken van NVTFS4C13NWFTAG
• Laag RDS (aan) om geleidingsverliezen te minimaliseren
• Slechte capaciteit om verliezen van bestuurders tot een minimum te beperken
• Geoptimaliseerde poortoplaatsing om schakelverliezen te minimaliseren
• NVTFS4C13NWF − product voor natte flanken
• NVT-prefix voor automobiel- en andere toepassingen waarvoor unieke site- en besturingswijzigingsvereisten vereist zijn; AEC-Q101 gekwalificeerd en PPAP-geschikt
• Deze apparaten zijn Pb-vrij, halogeenvrij/BFRvrij en voldoen aan de RoHS-normen
Milieuclassificaties en exportclassificaties vanNVTFS4C13NWFTAG
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
