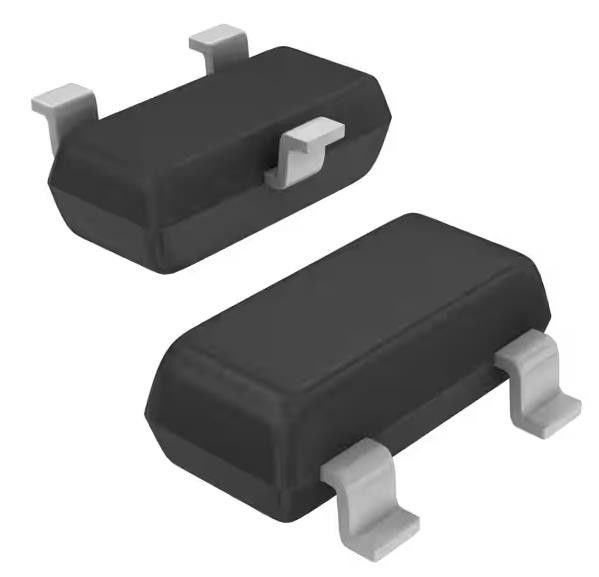

MMBZ15VDLT3G 21.2V Klem 1.9A Ipp Tvs Diode oppervlakte montage SOT-23-3 (TO-236)
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | MMBZ15VDLT3G |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Type: | Zener | Eenrichtingskanalen: | 2 |
|---|---|---|---|
| Spanning - Omgekeerde afstand houden (type): | 12.8V | Spanning - Doorslag (Min): | 14.3V |
| Voltage - (Maximum) Vastklemmen @ Ipp: | 21.2V | Stroom - Piekpuls (10/1000µs): | 1.9A |
| Vermogen - Piekpuls: | 40 W | Werktemperatuur: | -55 °C ~ 150 °C (TJ) |
Productomschrijving
MMBZ15VDLT3G 21.2V Klem 1.9A Ipp Tvs Diode oppervlakte montage SOT-23-3 (TO-236)
Specificaties van MMBZ15VDLT3G
| TYPE | Beschrijving |
| Categorie | Bescherming van het circuit |
| Transitory voltage suppressors (TVS) | |
| TVS-dioden | |
| Mfr | een half |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Type | Zener |
| Eenrichtingskanalen | 2 |
| Spanning - omgekeerde standoff (type) | 12.8V |
| Spanning - afbraak (min) | 14.3V |
| Spanning - Klem (max) @ Ipp | 21.2V |
| Stroom - Piekpuls (10/1000μs) | 1.9A |
| Vermogen - Piekpuls | 40 W |
| Bescherming van elektriciteitslijnen | - Nee, niet echt. |
| Toepassingen | Algemeen doel |
| Capaciteit @ Frequentie | - |
| Werktemperatuur | -55 °C ~ 150 °C (TJ) |
| Montage-type | Oppervlakte |
| Pakket / doos | TO-236-3, SC-59, SOT-23-3 |
| Verpakking van de leverancier | SOT-23-3 (TO-236) |
| Basisproductnummer | MMBZ15 |
Kenmerken van MMBZ15VDLT3G
• Het SOT−23-pakket maakt twee afzonderlijke eenrichtingsconfiguraties of een enkele tweerichtingsconfiguratie mogelijk
• Standaard Zener breukspanningsbereik − 15 V, 27 V, 39 V
• Piekvermogen − 40 W @ 1,0 ms (twee richtingen), per figuur 5 golfvorm
• ESD-classificatie van klasse 3B (meer dan 16 kV) per model van het menselijk lichaam
• ESD-classificatie van IEC61000−4−2 Niveau 4, ±30 kV Contactontlading
• Lage lekkage < 100 nA
• Brandbaarheid: UL 94 V−O
• SZ voorvoegsel voor automobiel- en andere toepassingen waarvoor unieke site- en besturingswijzigingsvereisten vereist zijn; AEC-Q101 gekwalificeerd en PPAP-geschikt
• Dit zijn Pb-vrije apparaten
Beschrijvingen van MMBZ15VDLT3G
Deze dubbele monolithische silicium-zenerdioden zijn ontworpen voor toepassingen die bescherming vereisen en zijn bedoeld voor gebruik in spannings- en ESD-gevoelige apparatuur zoals computers, printers,bedrijfsmachinesHet ontwerp van de gemeenschappelijke kathoden met twee verbindingen beschermt twee afzonderlijke lijnen met slechts één pakket.Deze apparaten zijn ideaal voor situaties waar de ruimte op het bord is op een premie.
Milieuclassificaties en exportclassificaties vanMMBZ15VDLT3G
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8541.10.0080 |
