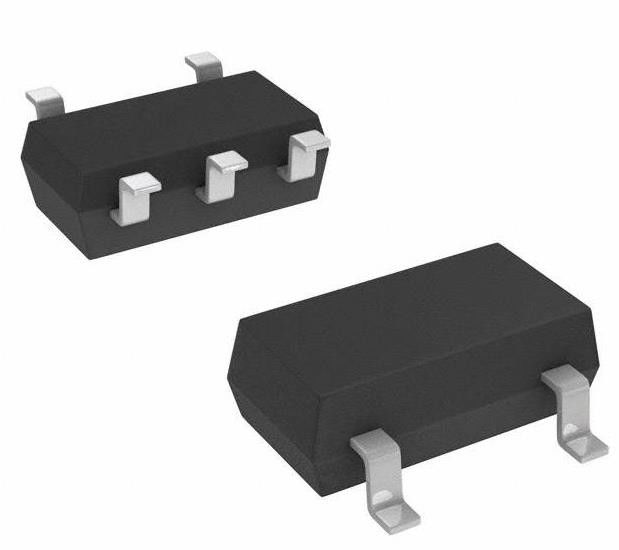

NC7SP04P5X Inverter Electronic IC Chips 1 Channel SC-70-5 0,9V ~ 3,6V 900 nA
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | NC7SP04P5X |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Logische type: | omvormer | Aantal circuits: | 1 |
|---|---|---|---|
| Aantal ingangen: | 1 | Spanning - Voeding: | 0.9V ~ 3.6V |
| Stroom - stilstand (maximaal): | Na 900 | Stroom - Uitgang hoog, laag: | 2.6mA, 2.6mA |
| Het Lage Niveau van de inputlogica -: | 0.7V ~ 0.9V | Het Hoge Niveau van de inputlogica -: | 1.6V ~ 2.1V |
Productomschrijving
NC7SP04P5X Inverter Electronic IC Chips 1 Channel SC-70-5 0,9V ~ 3,6V 900 nA
Specificaties van NC7SP04P5X
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Logisch. | |
| Poorten en omvormers | |
| Mfr | een half |
| Reeks | 7SP |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Logische type | Inverter |
| Aantal circuits | 1 |
| Aantal ingangen | 1 |
| Kenmerken | - |
| Spanning - Voeding | 0.9V ~ 3.6V |
| Stroom - stilstand (max) | 900 nA |
| Stroom - Uitgang hoog, laag | 20,6 mA, 2,6 mA |
| Input Logic Level - laag | 0.7V ~ 0.9V |
| Invoerlogisch niveau - hoog | 1.6V ~ 2.1V |
| Maximale verspreidingsvertraging @ V, maximale CL | 9.2ns @ 3.3V, 30pF |
| Werktemperatuur | -40 °C ~ 85 °C |
| Montage-type | Oppervlakte |
| Verpakking van de leverancier | SC-70-5 |
| Pakket / doos | 5-TSSOP, SC-70-5, SOT-353 |
| Basisproductnummer | 7SP04 |
Kenmerken van NC7SP04P5X
* 0,9 V tot 3,6 V VCC-toevoer
* 3,6 V overspanningsvertragende I/O's bij VCC van 0,9 tot 3,6 V
* Verspanningsachterstand (t PD):
-4,0ns Typisch voor VCC van 3,0 V tot 3,6 V
-5,0ns Typisch voor 2,3 V tot 2,7 V VCC
-6.0ns Typisch voor 1,65 V tot 1,95 V CC
-7.0ns Typisch voor 1,40 V tot 1,60 V CC
-11.0ns Typisch voor 1,10 V tot 1,30 V CC
- 27,0 ns Typisch voor 0,90 V CC
* Power-Off High-Impedance In- en Outputs
* Statische aandrijving (I OH/I OL):
- ± 2,6 mA bij 3,00 V CC
- ± 2,1 mA bij 2,30 V CC
- ± 1,5 mA bij 1,65 V CC
- ± 1,0 mA bij 1,40 V CC
- ± 0,5 mA bij 1,10 V CC
- ± 20 μA bij 0,9 V VCC
* Quiet SeriesTM Noise / EMI Reductie Circuitry
* Ultra Small MicroPakTM-pakketten
* Ultra laag dynamisch vermogen
Beschrijvingen van NC7SP04P5X
De NC7SP04 is een enkele omvormer van de Fairchild® Ultra Low Power (ULP) -serie van TinyLogic®. Ideaal voor toepassingen waar de levensduur van de batterij kritisch is,dit product is ontworpen voor een zeer laag stroomverbruik binnen het V CC-operatiebereik van 0.9V tot 3,6V.
Milieuclassificaties en exportclassificaties vanNC7SP04P5X
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
