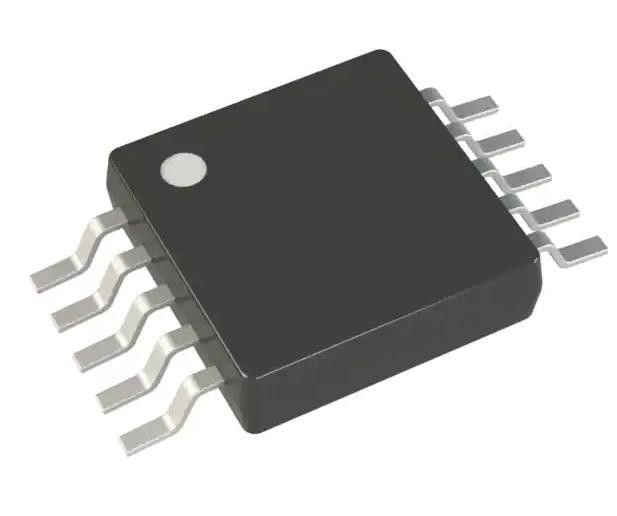

LT3757HMSE#TRPBF Flyback SEPIC Regelaaruitgang DC-regelaar IC 10-MSOP-EP
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | LT3757HMSE#TRPBF |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Uitvoertype: | Transistorschauffeur | Functie: | Step-up, step-up/step-down |
|---|---|---|---|
| Configuratie van de output: | Positief en Negatief | Aantal output: | 1 |
| Outputfasen: | 1 | Spanning - Voeding (Vcc/Vdd): | 2.9V ~ 40V |
| Frequentie - Overstappen: | 100 kHz ~ 1 MHz | Beheersfuncties: | Laat, Frequentiecontrole, Zachte start toe |
Productomschrijving
LT3757HMSE#TRPBF Flyback SEPIC Regulator Output DC Controller IC 10-MSOP-EP
Specificaties van LT3757HMSE#TRPBF
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| DC-DC-schakelaars | |
| Mfr | Analog Devices Inc. |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Uitvoertype | Transistorschauffeur |
| Functie | Stap-op, stap-op/stap-af |
| Configuratie van de output | Positief en negatief |
| Topologie | Boost, Flyback, SEPIC |
| Aantal output | 1 |
| Fases van de productie | 1 |
| Spanning - Voeding (Vcc/Vdd) | 2.9V ~ 40V |
| Frequentie - Overstappen | 100 kHz ~ 1 MHz |
| Werkcyclus (maximaal) | - |
| Synchrone rechtgever | - Nee, niet echt. |
| Clock Sync | - Ja, dat klopt. |
| Seriële interfaces | - |
| Beheersfuncties | Inzetten, frequentiebeheersing, zachte start |
| Werktemperatuur | -40 °C ~ 150 °C (TJ) |
| Montage-type | Oppervlakte |
| Pakket / doos | 10-TFSOP, 10-MSOP (0,118", 3,00 mm breedte) blootgestelde pad |
| Verpakking van de leverancier | 10-MSOP-EP |
| Basisproductnummer | LT3757 |
kenmerken van LT3757HMSE#TRPBF
* Breed inlaatspanningsbereik: 2,9 V tot 40 V
* Programmering van positieve of negatieve uitgangsspanning met een enkele feedback pin
* Controle van de huidige modus zorgt voor een uitstekende tijdelijke reactie
* Programmeerbare werkfrequentie (100kHz tot 1MHz) met één externe weerstand
* Synchroniseerbaar met een externe klok
* Lage uitschakelstroom < 1 μA
* Interne 7,2 V laag uitschakelspanningsregelaar
* Programmable Input Undervoltage Lockout met hysteresis
* Programmeerbaar soft-start
* Kleine 10-Lead DFN (3mm × 3mm) en thermisch versterkte 10-pin MSOP-pakketten
* AEC-Q100 Kwalificeerd voor automotive toepassingen
Beschrijvingen vanLT3757HMSE#TRPBF
* Automobilische en industriële boost-, flyback-, SEPIC- en inverteringsconverters
* Telecom-energie
* Draagbare elektronische apparatuur
Milieuclassificaties en exportclassificaties vanLT3757HMSE#TRPBF
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
