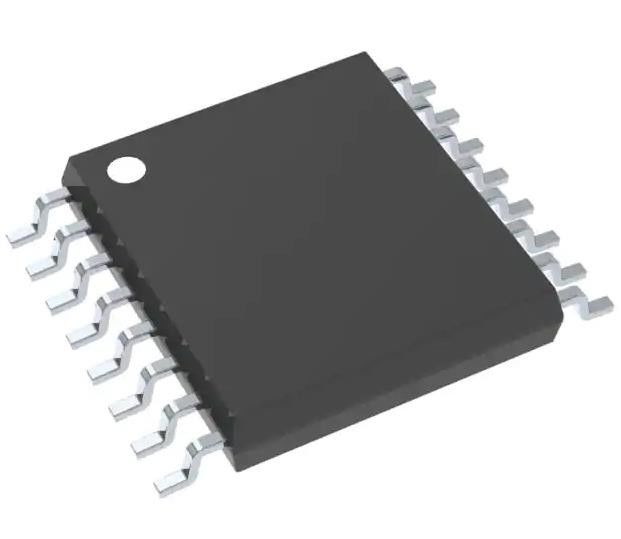

LM5026MTX/NOPB Converterregelaar Positieve isolatie Uitgang DC-controller IC
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | LM5026MTX/NOPB |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Uitvoertype: | Transistorschauffeur | Functie: | Voer/Stap - neer op |
|---|---|---|---|
| Configuratie van de output: | Positief, Geschikt Isolatie | Aantal output: | 2 |
| Outputfasen: | 1 | Spanning - Voeding (Vcc/Vdd): | 8V ~ 15V |
| Frequentie - Overstappen: | 200kHz ~ 590kHz | (Maximum) plichtscyclus: | 70%, 80% |
Productomschrijving
LM5026MTX/NOPB Converter Regulator Positive Isolation Output DC Controller IC
Specificaties van LM5026MTX/NOPB
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| DC-DC-schakelaars | |
| Mfr | Texas Instruments |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Uitvoertype | Transistorschauffeur |
| Functie | Stepping-up/Step-down |
| Configuratie van de output | Positief, isoleerbaar |
| Topologie | Voorwaartsconverter |
| Aantal output | 2 |
| Fases van de productie | 1 |
| Spanning - Voeding (Vcc/Vdd) | 8V ~ 15V |
| Frequentie - Overstappen | 200 kHz ~ 590 kHz |
| Werkcyclus (maximaal) | 70%, 80% |
| Synchrone rechtgever | - Nee, niet echt. |
| Clock Sync | - Ja, dat klopt. |
| Seriële interfaces | - |
| Beheersfuncties | Doodstijdzorg, frequentiezorg, reset, zachte start. |
| Werktemperatuur | -40°C ~ 125°C (TJ) |
| Montage-type | Oppervlakte |
| Pakket / doos | 16-TSSOP (0,173", 4,40 mm breedte) |
| Verpakking van de leverancier | 16-TSSOP |
| Basisproductnummer | LM5026 |
Kenmerken van LM5026MTX/NOPB
* Controle van de huidige modus
* Interne 100 V startbiasregulator
* 3-A samengestelde hoofdpoortdriver
* High Bandwidth Optocoupler Interface
* Programmable Line Undervoltage Lockout (UVLO) met verstelbare hysteresis
* Versatile Dual Mode Overstromingsbescherming met Hiccup Delay Timer
* Programmeerbare overlap of deadtime tussen de hoofd- en actieve klemuitgangen
* Programmable Maximum Duty Cycle Clamp
* Programmeerbaar soft-start
* Leading Edge Blanking
* Resistor geprogrammeerde 1-MHz-capaciteit oscillator
* Oscillator Sync I/0 Capaciteit
* Precision 5-V Referentie
Beschrijvingen vanLM5026MTX/NOPB
• Servervoorraden
• 48-V Telecom stroomvoorzieningen
• Hoog efficiënte DC DC stroomvoorzieningen
Milieuclassificaties en exportclassificaties vanLM5026MTX/NOPB
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
