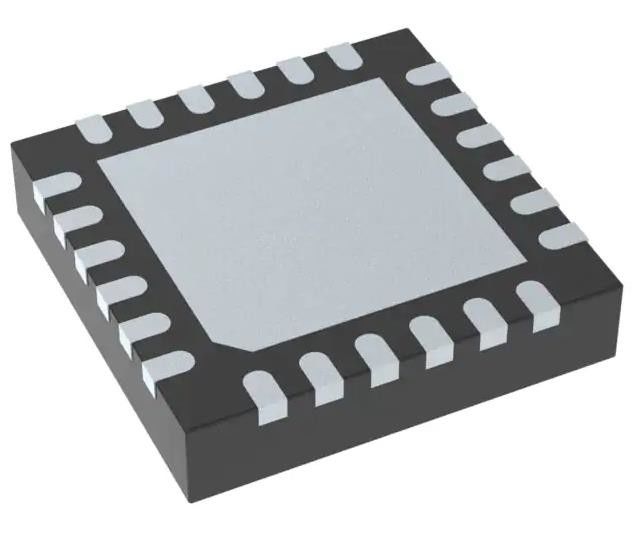

LMX2485SQ/NOPB Frequentiesynthesizer (RF) IC 3GHz 1 24-WFQFN blootliggende pad
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | LMX2485SQ/NOPB |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Type: | Frequentie Synthesizer (RF) | PLL: | - Ja, dat klopt. |
|---|---|---|---|
| Invoer: | De klok | Output: | De klok |
| Aantal circuits: | 1 | Verhouding - Input:Output: | 3:02 |
| Differentieel - Input:Output: | Ja/Nee | Frequentie - Max.: | 3GHz |
| Spanning - Voeding: | 2.5V ~ 3.6V | Werktemperatuur: | -40 °C ~ 85 °C |
Productomschrijving
LMX2485SQ/NOPB Frequency Synthesizer (RF) IC 3GHz 1 24-WFQFN Exposed Pad
Specificaties van LMX2485SQ/NOPB
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Tijdstip | |
| Clockgeneratoren, PLL's, frequentiesynthesizers | |
| Mfr | Texas Instruments |
| Reeks | PLLatinumTM |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Type | Frequentie synthesizer (RF) |
| PLL | - Ja, dat klopt. |
| Invoer | De klok |
| Output | De klok |
| Aantal circuits | 1 |
| Verhouding - Input:Output | 3:02 |
| Differentieel - Input:Output | Ja/Nee |
| Frequentie - Max. | 3 GHz |
| Deelder/vermenigvuldiger | Ja/Ja |
| Spanning - Voeding | 2.5V ~ 3.6V |
| Werktemperatuur | -40 °C ~ 85 °C |
| Montage-type | Oppervlakte |
| Pakket / doos | 24-WFQFN Blootgestelde pad |
| Verpakking van de leverancier | 24-WQFN (4x4) |
| Basisproductnummer | LMX2485 |
Kenmerken van LMX2485SQ/NOPB
* Viervoudige Modulus Prescaler voor onderste scheidslijnen
- RF PLL: 8/9/12/13 of 16/17/20/21
- IF PLL: 8/9 of 16/17
* Geavanceerde Delta-Sigma Fractionele Compensatie
- 12-bits of 22-bits selecteerbare fractionele module
- Programmable Delta-Sigma Modulator tot 4e orde.
* Functies voor verbeterde vergrendeling
- Fastlock / Cycle slip reduction met geïntegreerde time-out counter die alleen een single-word schrijven vereist
* Breed werkbereik
- LMX2485 RF PLL: 500 MHz tot 3,0 GHz
- LMX2485E RF PLL: 50 MHz tot 3,0 GHz
* Nuttige kenmerken
- Digitaal slot detecteren.
- Hardware en software Power-Down Control
- Inbrengfrequentiedubler op de chip.
- RF-fasedetector Frequentie tot 50 MHz
- 2,5 tot 3,6 V werking met Icc = 5,0 mA
Beschrijvingen vanLMX2485SQ/NOPB
• Mobiele telefoons en basisstations
• Direct digitale modulatie toepassingen
• Satelliet- en kabeltelevisie-tuners
• WLAN-standaarden
Milieuclassificaties en exportclassificaties vanLMX2485SQ/NOPB
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 3 (168 uur) |
| REACH-status | REACH Niet aangetast |
| ECCN | 5A991G |
| HTSUS | 8542.39.0001 |
