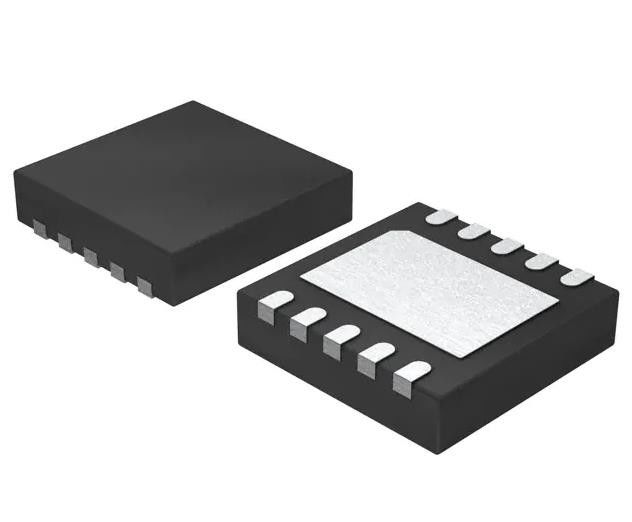

ISL6341AIRZ-T Buck Regulator Positieve Uitgang Stepping Down DC Controller IC
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | ISL6341AIRZ-T |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Uitvoertype: | Transistorschauffeur | Functie: | Stap naar beneden |
|---|---|---|---|
| Configuratie van de output: | Positief | Aantal output: | 1 |
| Outputfasen: | 1 | Frequentie - Overstappen: | 600kHz |
| (Maximum) plichtscyclus: | 75% | Synchrone rechtgever: | - Ja, dat klopt. |
Productomschrijving
ISL6341AIRZ-T Buck Regulator Positieve Uitgang Stepping Down DC Controller IC
Specificaties vanISL6341AIRZ-T
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| DC-DC-schakelaars | |
| Mfr | Renesas Electronics America Inc. |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Uitvoertype | Transistorschauffeur |
| Functie | Stap naar beneden |
| Configuratie van de output | Positief |
| Topologie | Buck. |
| Aantal output | 1 |
| Fases van de productie | 1 |
| Spanning - Voeding (Vcc/Vdd) | 4.5V ~ 14.4V |
| Frequentie - Overstappen | 600 kHz |
| Werkcyclus (maximaal) | 75% |
| Synchrone rechtgever | - Ja, dat klopt. |
| Clock Sync | - Nee, niet echt. |
| Seriële interfaces | - |
| Beheersfuncties | Inzetten, fasecontrole, stroom goed, stroom op reset |
| Werktemperatuur | -40 °C ~ 85 °C (TA) |
| Montage-type | Oppervlakte |
| Pakket / doos | 10-WFDFN Blootgestelde pad |
| Verpakking van de leverancier | 10-TDFN-EP (3x3) |
| Basisproductnummer | ISL6341 |
Kenmerken vanISL6341AIRZ-T
• Werkt van +4,5 V tot 14,4 V voedingsspanning (voor Bias)
- 1,5V tot 12V VIN-invoerbereik (tot 20V is mogelijk met beperkingen; zie Invoerspanningsoverwegingen op blz. 12)
- 0,8 V tot ~ VIN-uitgangsbereik (beperkte werkcyclus)
- Geïntegreerde poortdrivers; LGATE gebruikt VCC (5V tot 12V); UGATE gebruikt externe bootdiode (5V tot 12V)
- 0,8 V interne referentie; ± 0,8% tolerantie
• Eenvoudig ontwerp voor een enkellusregeling
- Traditionele dual edge modulator
- PWM-controle in spanningsmodus
- Draait N-kanaal MOSFET's.
• Vinnige, tijdelijke reactie
- High-Bandwidth Fout Versterker
- 0% tot 85% maximale werkcyclus voor ISL6341, ISL6341C
- 0% tot 75% maximale werkcyclus voor ISL6341A, ISL6341B
• Verliesvrije, programmeerbare overstromingsbescherming
- Gebruikt Lower MOSFET's rDS(ON)
- Afsluitmodus (ISL6341, ISL6341B)
- Onbeperkte Hiccup-modus (ISL6341A)
- Onbeperkte herhaling (Hiccup) -modus; geen UVP (ISL6341C)
• Monitoring van de uitgangsspanning
- Onderspanning en overspanning
- PGOOD Output
• Kleine omzetter in 10 Ld 3x3 Thin DFN
- 300 kHz vaste oscillator (ISL6341, ISL6341C)
- 600 kHz vaste oscillator (ISL6341A, ISL6341B)
- Vaste interne zachte start, in staat tot een vooraf bepaalde belasting
- Activatie/afsluiting op de COMP/EN pin
• Pb-vrij (RoHS-conform)
Beschrijvingen vanISL6341AIRZ-T
• Kabelmodems, set-top-boxen en DSL-modems
• industriële energievoorzieningen; algemene voorzieningen
• 5V- of 12V-inlaat gelijkstroom/ gelijkstroomregulatoren
• Lage spanning verdeelde stroomvoorzieningen; punt van belasting
Milieuclassificaties en exportclassificaties vanISL6341AIRZ-T
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 3 (168 uur) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
