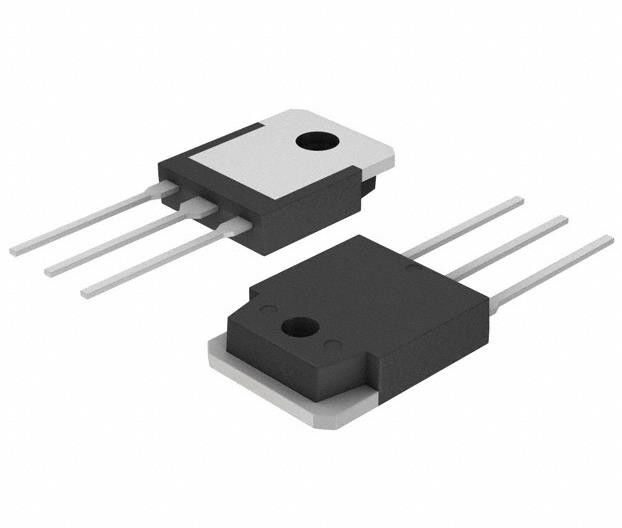

IRFP150A N-kanaal 100 V 43A (Tc) 193W (Tc) door gat TO-3PN
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | IRFP150A |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| FET-type: | N-kanaal | Rds On (Max) @ Id, Vgs: | 40 mOhm @ 21,5A, 10V |
|---|---|---|---|
| Drain naar bronspanning (Vdss): | 100 V | Stroom - continue afvoer (Id) @ 25°C: | 43A (Tc) |
| Inrichtingsspanning (Max Rds On, Min Rds On): | 10V | Vgs(th) (Max) @ Id: | 4V @ 250µA |
| Poortlast ((Maximum) Qg) @ Vgs: | nC 97 @ 10 V | Vgs (max): | ±20V |
Productomschrijving
IRF6713STRPBF N-kanaal 25 V 22A (Ta), 95A (Tc) 2,2W (Ta), 42W (Tc)
Specificaties vanIRFP150A
| TYPE | Beschrijving |
| Categorie | Discrete halfgeleiderproducten |
| Transistors | |
| FET's, MOSFET's | |
| Eénvoudige FET's, MOSFET's | |
| Mfr | een half |
| Reeks | - |
| Pakket | Buis |
| FET-type | N-kanaal |
| Technologie | MOSFET (metaaloxide) |
| Drain naar bronspanning (Vdss) | 100 V |
| Stroom - continue afvoer (Id) @ 25°C | 43A (Tc) |
| Inrichtingsspanning (Max Rds On, Min Rds On) | 10V |
| Rds On (Max) @ Id, Vgs | 40 mOhm @ 21,5A, 10V |
| Vgs(th) (Max) @ Id | 4V @ 250μA |
| Doorgangsplicht (Qg) (Max) @ Vgs | 97 nC @ 10 V |
| Vgs (max) | ±20V |
| Invoercapaciteit (Ciss) (Max) @ Vds | 2270 pF @ 25 V |
| FET-kenmerk | - |
| Energieverspilling (max) | 193 W (Tc) |
| Werktemperatuur | -55°C ~ 175°C (TJ) |
| Montage-type | Door het gat |
| Verpakking van de leverancier | TO-3PN |
| Pakket / doos | TO-3P-3, SC-65-3 |
| Basisproductnummer | IRFP150 |
Kenmerken van IRFP150A
* Avalanche Robust Technology
* Robuuste poort-oxide technologie
* Lagere invoercapaciteit
* Verbeterde poortheffing
* Uitgebreid veilig werkgebied
* 175 Werktemperatuur
* Laagste lekstroom: 10 A (max.) @ VDS = 100V
* Laagste RDS ((ON): 0,032 (typisch)
Beschrijvingen van IRFP150A
Dit gegevensblad bevat de ontwerpspecificaties voor productontwikkeling.
Milieuclassificaties en exportclassificaties vanIRFP150A
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | Niet van toepassing |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
