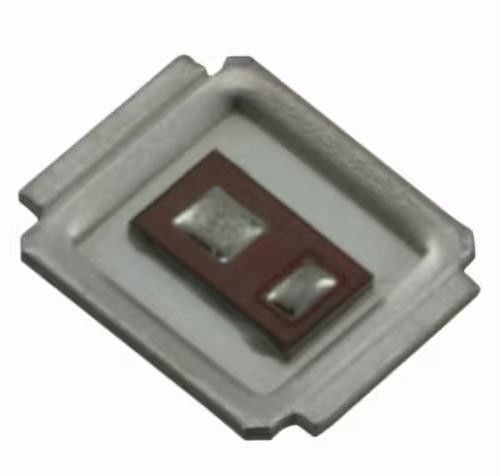

IRF6713STRPBF N-kanaal 25 V 22A (Ta), 95A (Tc) 2,2W (Ta), 42W (Tc)
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | IRF6713STRPBF |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Technologie: | MOSFET (Metaaloxide) | Rds On (Max) @ Id, Vgs: | 3mOhm @ 22A, 10V |
|---|---|---|---|
| Drain naar bronspanning (Vdss): | 25 V | Stroom - continue afvoer (Id) @ 25°C: | 22A (Ta), 95A (Tc) |
| Inrichtingsspanning (Max Rds On, Min Rds On): | 4.5V, 10V | Poortlast ((Maximum) Qg) @ Vgs: | 32 nC @ 4,5 V |
| Vgs(th) (Max) @ Id: | 2.4V @ 50μA | Inputcapacitieve weerstand ((Maximum) Ciss) @ Vds: | 2880 pF @ 13 V |
Productomschrijving
IRF6713STRPBF N-kanaal 25 V 22A (Ta), 95A (Tc) 2,2W (Ta), 42W (Tc)
Specificaties vanIRF6713STRPBF
| TYPE | Beschrijving |
| Categorie | Discrete halfgeleiderproducten |
| Transistors | |
| FET's, MOSFET's | |
| Eénvoudige FET's, MOSFET's | |
| Mfr | Infineon Technologies |
| Reeks | HEXFET® |
| Pakket | Tape & Reel (TR) |
| FET-type | N-kanaal |
| Technologie | MOSFET (metaaloxide) |
| Drain naar bronspanning (Vdss) | 25 V |
| Stroom - continue afvoer (Id) @ 25°C | 22A (Ta), 95A (Tc) |
| Inrichtingsspanning (Max Rds On, Min Rds On) | 4.5V, 10V |
| Rds On (Max) @ Id, Vgs | 3mOhm @ 22A, 10V |
| Vgs(th) (Max) @ Id | 2.4V @ 50μA |
| Doorgangsplicht (Qg) (Max) @ Vgs | 32 nC @ 4,5 V |
| Vgs (max) | ±20V |
| Invoercapaciteit (Ciss) (Max) @ Vds | 2880 pF @ 13 V |
| FET-kenmerk | - |
| Energieverspilling (max) | 2.2W (Ta), 42W (Tc) |
| Werktemperatuur | -40 °C ~ 150 °C (TJ) |
| Montage-type | Oppervlakte |
| Verpakking van de leverancier | DIRECTFETTM SQ |
| Pakket / doos | DirectFETTM Isometrische SQ |
Kenmerken vanIRF6713STRPBF
RoHS-compliant zonder lood en bromied
Laag profiel (< 0,7 mm)
Dual-sided koeling compatibel
Ultra lage inductance van het pakket
Geoptimaliseerd voor hoogfrequente schakeling
Ideaal voor CPU Core DC-DC Converters
Geoptimaliseerd voor zowel Sync.FET als sommige Control FET-toepassingen
Laag geleidingsverlies en verliezen bij schakelen
Compatibel met bestaande oppervlakte-montage-technieken
100% Rg getest
Beschrijvingen vanIRF6713STRPBF
The IRF6713SPbF combines the latest HEXFET® Power MOSFET Silicon technology with the advanced DirectFETTM packaging to achieve the lowest on-state resistance in a package that has the footprint of a MICRO-8 and only 0Het DirectFET-pakket is compatibel met bestaande lay-outgeometrieën die worden gebruikt in energietoepassingen, PCB-assemblageapparatuur en dampfase, infrarood- of convectiesolderingstechnieken.wanneer de toepassingsnoot AN-1035 wordt gevolgd met betrekking tot de productiemethoden en -processenHet DirectFET-pakket maakt dubbelzijdige koeling mogelijk om de warmteoverdracht in stroomsystemen te maximaliseren, waardoor de vorige beste thermische weerstand met 80% wordt verbeterd.
Milieuclassificaties en exportclassificaties vanIRF6713STRPBF
| AANZET | Beschrijving |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
