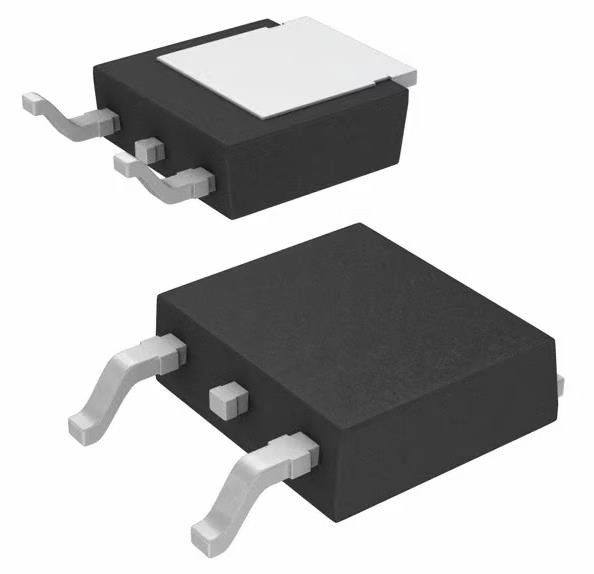

IPD90N04S4-02 N-kanaal 40 V 90A (Tc) 150W (Tc) Oppervlakte PG-TO252-3-313
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | IPD90N04S4-02 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| FET-type: | N-kanaal | Technologie: | MOSFET (Metaaloxide) |
|---|---|---|---|
| Drain naar bronspanning (Vdss): | 40 V | Stroom - continue afvoer (Id) @ 25°C: | 90A (Tc) |
| Inrichtingsspanning (Max Rds On, Min Rds On): | 10V | Rds On (Max) @ Id, Vgs: | 2.4mOhm @ 90A, 10V |
| Vgs(th) (Max) @ Id: | 4V @ 95μA | Poortlast ((Maximum) Qg) @ Vgs: | nC 118 @ 10 V |
Productomschrijving
IPD90N04S4-02 N-kanaal 40 V 90A (Tc) 150W (Tc) Oppervlakte PG-TO252-3-313
Specificaties van IPD90N04S4-02
| TYPE | Beschrijving |
| Categorie | Discrete halfgeleiderproducten |
| Transistors | |
| FET's, MOSFET's | |
| Eénvoudige FET's, MOSFET's | |
| Mfr | Infineon Technologies |
| Reeks | Automobilerij, AEC-Q101, OptiMOSTM |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| FET-type | N-kanaal |
| Technologie | MOSFET (metaaloxide) |
| Drain naar bronspanning (Vdss) | 40 V |
| Stroom - continue afvoer (Id) @ 25°C | 90A (Tc) |
| Inrichtingsspanning (Max Rds On, Min Rds On) | 10V |
| Rds On (Max) @ Id, Vgs | 2.4mOhm @ 90A, 10V |
| Vgs(th) (Max) @ Id | 4V @ 95μA |
| Doorgangsplicht (Qg) (Max) @ Vgs | 118 nC @ 10 V |
| Vgs (max) | ±20V |
| Invoercapaciteit (Ciss) (Max) @ Vds | 9430 pF @ 25 V |
| FET-kenmerk | - |
| Energieverspilling (max) | 150 W (Tc) |
| Werktemperatuur | -55°C ~ 175°C (TJ) |
| Montage-type | Oppervlakte |
| Verpakking van de leverancier | PG-TO252-3-313 |
| Pakket / doos | TO-252-3, DPak (2 Leads + Tab), SC-63 |
| Basisproductnummer | IPD90 |
Kenmerken vanIPD90N04S4-02
• N-kanaal - versterkingsmodus
• AEC-kwalificatie
• MSL1 maximaal 260°C
• werktemperatuur 175°C
• Groen product (RoHS-conform)
• 100% Avalanche getest
Milieuclassificaties en exportclassificaties vanIPD90N04S4-02
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
