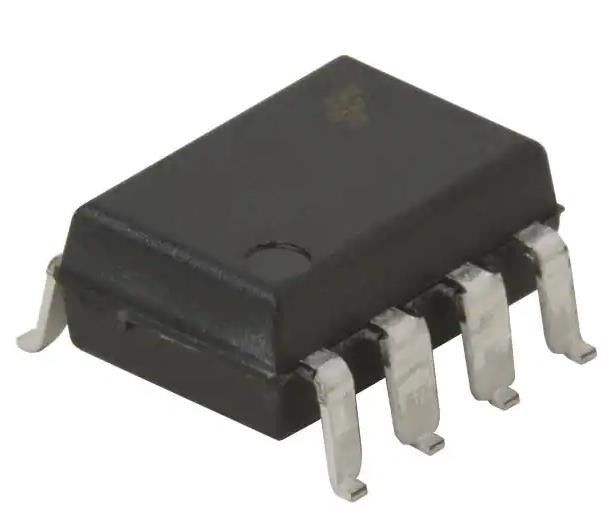

FOD3180SDV 2.5A Gate Driver Optical Coupling 5000Vrms 1 kanaal 8-SMD
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | FOD3180SDV |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Aantal kanalen: | 1 | Voltage - Isolatie: | 5000Vrms |
|---|---|---|---|
| Gemeenschappelijke Wijze Voorbijgaande Immuniteit (Min): | 15kV/µs | TpLH van de propagatievertraging/tpHL (Maximum): | 200ns, 200ns |
| (De Maximum) Vervorming van de impulsbreedte: | 65 ns | Tijdstip van stijging / daling (type): | 75 en 55 ns |
| Stroom - Uitgang hoog, laag: | 2A, 2A | Huidig - Piekoutput: | 2.5A |
Productomschrijving
FOD3180SDV 2.5A Gate Driver Optical Coupling 5000Vrms 1 kanaal 8-SMD
Specificaties van FOD3180SDV
| TYPE | Beschrijving |
| Categorie | Isolatoren |
| Isolatoren - Poortleiders | |
| Mfr | een half |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Technologie | Optische koppeling |
| Aantal kanalen | 1 |
| Spanning - Isolatie | 5000 Vrms |
| Gemene modus Transiente immuniteit (min) | 15 kV/μs |
| Verspreidingsvertraging tpLH / tpHL (max) | 200 ns, 200 ns |
| Vervorming van de pulsbreedte (max) | 65 ns |
| Tijdstip van stijging / daling (type) | 75 en 55 ns |
| Stroom - Uitgang hoog, laag | 2A, 2A |
| Stroom - piekuitgang | 2.5A |
| Spanning - naar voren (Vf) (type) | 1.43V |
| Stroom - gelijkstroom naar voren (als) (max) | 25 mA |
| Spanning - Uitgangsvoorziening | 10V ~ 20V |
| Werktemperatuur | -40 °C ~ 100 °C |
| Montage-type | Oppervlakte |
| Pakket / doos | 8-SMD, Gull Wing |
| Verpakking van de leverancier | 8-SMD |
| Goedkeuringsinstantie | cUL, UL, VDE |
| Basisproductnummer | FOD3180 |
Kenmerken van FOD3180SDV
• Gegarandeerd werktemperatuurbereik van -40°C tot +100°C
• 2 Een minimale piekstroom
• Hoge snelheidsrespons: maximale verspreidingsvertraging van 200 ns over temperatuurbereik
• 250 kHz Maximale schakelingssnelheid
• 30 ns Typ Pulse Width Distortie
• Breed VCC-werkbereik: 10 V tot 20 V
• 5000 vrms, 1 minuut isolatie
• Onder spanningsbescherming (UVLO) met hysteresis
• Minimale kruipafstand van 7,0 mm
• Minimale vrije afstand van 7,0 mm
• C-UL, UL en VDE* goedgekeurd
• RDS ((ON) van 1,5 (typisch) biedt een lagere vermogensafvoer
• 15 kV/s Minimum Common Mode Rejection
• Dit zijn Pb-vrije apparaten
Toepassingen van FOD3180SDV
• Plasmaschermpaneel
• High Performance DC/DC Convertor
• High Performance Switch Mode stroomvoorziening
• High Performance Ononderbroken stroomvoorziening
• Geïsoleerde Power MOSFET Gate Drive
* Vereist een besteloptie van
Milieuclassificaties en exportclassificaties vanFOD3180SDV
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8541.49.8000 |
