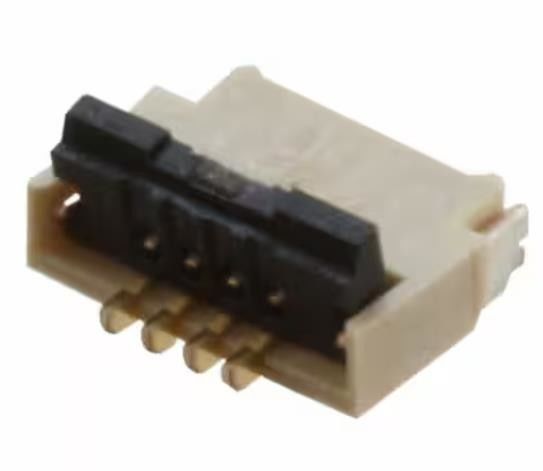

FH34S-4S-0.5SH(50) 4 Position FFC FPC Connector Contacts, Top 0.020" Surface Mount
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | FH34S-4S-0.5SH(50) |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Type aansluiting/contact: | Contactpersonen, Top. | Aantal posities: | 4 |
|---|---|---|---|
| Pitch: | 0,020“ (0.50mm) | Beëindiging: | Soldeer |
| Hoogte boven Raad: | 0.039" (1.00mm) | Vergrendelingsfunctie: | Rotary Lock, Backlock |
| Contactmateriaal: | Fosforbrons | Contact beëindigen: | Goud |
Productomschrijving
FH34S-4S-0.5SH(50) 4 Position FFC FPC Connector Contacts, Top 0.020" Surface Mount
Specificaties van FH34S-4S-0.5SH(50)
| TYPE | Beschrijving |
| Categorie | Verbindingen, interconnecties |
| FFC- en FPC-connectoren | |
| FFC, FPC (flat flexible) verbindingsassemblages | |
| Mfr | Hirose Electric Co Ltd. |
| Reeks | FH34S |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Flat Flex-type | FFC, FPC |
| Montage-type | Oppervlakte, rechte hoek |
| Type aansluiting/contact | Contactpersonen, Top. |
| Aantal posities | 4 |
| Pitch | 0.020" (0,50mm) |
| Beëindiging | Soldeer |
| FFC, FCB Dikte | 0.30 mm |
| Hoogte boven het bord | 0.039" (1.00mm) |
| Vergrendelingsfunctie | Rotary Lock, Backlock |
| Type kabel-eind | met een diameter van niet meer dan 20 mm |
| Contactmateriaal | Fosforbrons |
| Contact beëindigen | Goud |
| Huismateriaal | Liquid Crystal Polymer (LCP) |
| Materialen voor actuatoren | Polyamide (PA), nylon |
| Kenmerken | Nul invoegkracht (ZIF) |
| Standaardspanning | 50 V |
| Werktemperatuur | -55 °C ~ 85 °C |
| Brandbaarheid van het materiaal | UL94 V-0 |
| Stroom (ampere) | 0.5A |
| Contact Afwerking Dikte | - |
| Kleur van het huis | Beige |
| Kleur van de actuator | Zwart |
| Paringscycli | 20 |
Kenmerken van ESR10EZPF2200
1- Een laag profiel.
Met de 1,0 mm boven het bord en een breedte van 3,8 mm worden de connectoren gebruikt in ruimtebesparende toepassingen.
2Verhoogde FPC/FFC-retentie
In vergelijking met bestaande connectoren van vergelijkbare constructie:
* In horizontale richting: ongeveer 2,6 keer
* In verticale richting: ongeveer 2 keer
3. Unieke Back-Flip draaiende actuator
De draaiende aandrijving gaat vanaf de achterkant van de aansluiting open, waardoor een betrouwbare elektrische en mechanische verbinding wordt gewaarborgd.
4Eenvoudige FPC-invoeging en betrouwbare elektrische aansluiting
De beproefde Flip Lock actuator maakt het gemakkelijk om FPC in te voeren en zorgt voor een tastbaar gevoel wanneer het volledig gesloten is, waardoor de volledige elektrische en mechanische verbinding wordt bevestigd.
Toepassingen van ESR10EZPF2200
◆Handelen vóór montage op PCB
Het is niet aan te raden de FPC/FFC in te voeren of de actuator te bedienen voordat deze op het PCB wordt gemonteerd.
◆PC-bord warpage
Verminder de vervorming zo veel mogelijk.Zorg ervoor dat het montagegebied vlakheid kan accepteren de connector terminals zonder dat enige storing van de soldeer verbindingen.
◆ Krachten op het bord
◆Als u het grote pc-bord in afzonderlijke boards remt, moet u ervoor zorgen dat de geïnstalleerde aansluitingen niet beschadigd raken.
◆ Bij het bevestigen van de planken of andere onderdelen met de schroeven
Zorg ervoor dat eventuele spanningen geen afwijkingen van het bord veroorzaken die de bevestigingsgebieden van de aansluiting beïnvloeden.
Milieuclassificaties en exportclassificaties vanFH34S-4S-0.5SH(50)
| AANZET | Beschrijving |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| ECCN | EAR99 |
| HTSUS | 8536.69.4051 |
