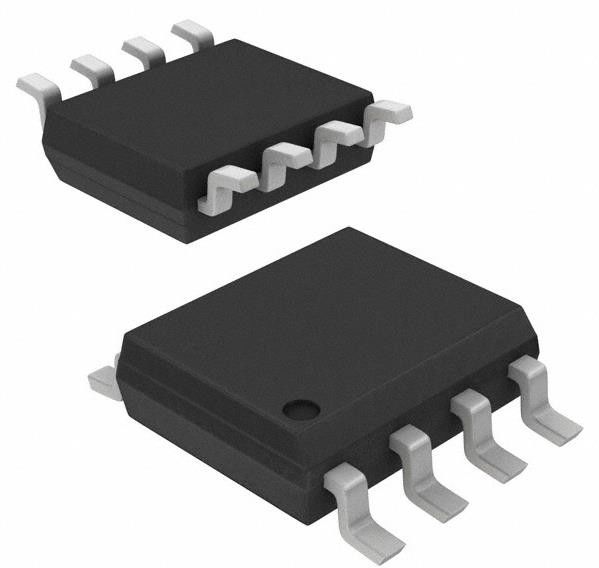

FDS3692 N-kanaal 100 V 4.5A (Ta) 2.5W (Ta) oppervlakte-montage 8-SOIC
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | FDS3692 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| FET-type: | N-kanaal | Technologie: | MOSFET (Metaaloxide) |
|---|---|---|---|
| Drain naar bronspanning (Vdss): | 100 V | Stroom - continue afvoer (Id) @ 25°C: | 4.5A (Ta) |
| Inrichtingsspanning (Max Rds On, Min Rds On): | 6V, 10V | Rds On (Max) @ Id, Vgs: | 60mOhm @ 4.5A, 10V |
| Vgs(th) (Max) @ Id: | 4V @ 250µA | Poortlast ((Maximum) Qg) @ Vgs: | nC 15 @ 10 V |
Productomschrijving
FDS3692 N-kanaal 100 V 4.5A (Ta) 2.5W (Ta) oppervlakte-montage 8-SOIC
Specificaties van FDS3692
| TYPE | Beschrijving |
| Categorie | Discrete halfgeleiderproducten |
| Transistors | |
| FET's, MOSFET's | |
| Eénvoudige FET's, MOSFET's | |
| Mfr | een half |
| Reeks | PowerTrench® |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| FET-type | N-kanaal |
| Technologie | MOSFET (metaaloxide) |
| Drain naar bronspanning (Vdss) | 100 V |
| Stroom - continue afvoer (Id) @ 25°C | 4.5A (Ta) |
| Inrichtingsspanning (Max Rds On, Min Rds On) | 6V, 10V |
| Rds On (Max) @ Id, Vgs | 60 mOhm @ 4,5 A, 10 V |
| Vgs(th) (Max) @ Id | 4V @ 250μA |
| Doorgangsplicht (Qg) (Max) @ Vgs | 15 nC @ 10 V |
| Vgs (max) | ±20V |
| Invoercapaciteit (Ciss) (Max) @ Vds | 746 pF @ 25 V |
| FET-kenmerk | - |
| Energieverspilling (max) | 2.5W (Ta) |
| Werktemperatuur | -55 °C ~ 150 °C (TJ) |
| Montage-type | Oppervlakte |
| Verpakking van de leverancier | 8-SOIC |
| Pakket / doos | 8-SOIC (0,154", 3,90 mm breedte) |
| Basisproductnummer | FDS36 |
Kenmerken van FDS3692
• rDS ((ON) = 50mΩ (typisch), VGS = 10V, ID = 4,5A
• Qg ((tot) = 11nC (typisch), VGS = 10V
• Lagere Miller Charge
• Lichamelijke diode met een lage QRR
• Geoptimaliseerd rendement bij hoge frequenties
• UIS-capaciteit (single pulse en repetitive pulse)
Toepassingen van FDS3692
• DC/DC-omvormers en Off-Line UPS
• Distributed Power Architectures en VRMs
• Primaire schakelaar voor 24V- en 48V-systemen
• Hoogspanningssynchrone rechtgever
• Direct injectie / Diesel injectie systemen
• 42V autobelastingregeling
• Elektronische valvetreinsystemen
Milieuclassificaties en exportclassificaties vanFDS3692
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
