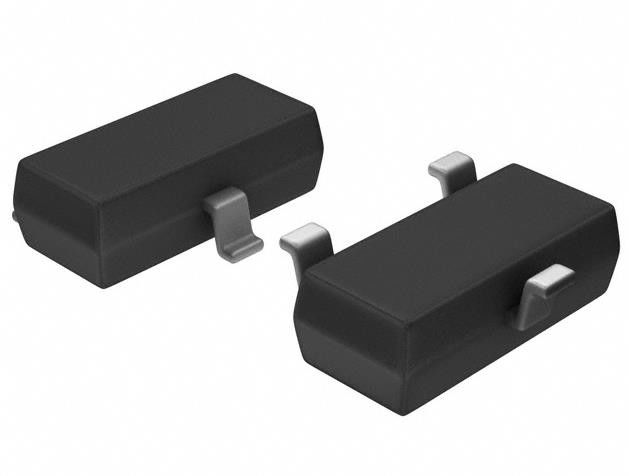

DTD113EK T146 Bipolaire transistor met voorgevoeligheid 50 V 500 mA 200 MHz 200 mW
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | DTD113EK T146 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartonnen doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Type transistor: | PNP - Voorsponsing | Frequentie - Overgang: | 250 MHz |
|---|---|---|---|
| Voltage - (de Maximum) Analyse van de Collectorzender: | 50 V | Weerstand - Basis (R1): | kOhms 1 |
| Weerstand - Zenderbasis (R2): | kOhms 1 | De Huidige Aanwinst van gelijkstroom (hFE) (Min) @ Ic, Vce: | 33 @ 50mA, 5V |
| (Maximum) Vceverzadiging @ Ib, Ic: | 300mV @ 250μA, 5mA | Huidig - Collector ((Maximum) Ic): | 500nA |
Productomschrijving
DTD113EK T146 Bipolaire transistor met voorgevoeligheid 50 V 500 mA 200 MHz 200 mW
Specificaties van DTD113EK T146
| TYPE | Beschrijving |
| Categorie | Discrete halfgeleiderproducten |
| Transistors | |
| Bipolair (BJT) | |
| enkelvoudige, voorgevoelige bipolaire transistors | |
| Mfr | Rohm halfgeleider |
| Reeks | Automobilerij, AEC-Q101 |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Type transistor | NPN - Voorspelbaar vertekend |
| Stroom - collector (Ic) (max) | 500 mA |
| Spanning - Verdeling van de collectoremitter (max) | 50 V |
| Resistor - basis (R1) | 1 kOhms |
| Resistor - basis van de zender (R2) | 1 kOhms |
| Gelijkstroomwinst (hFE) (min) @ Ic, Vce | 33 @ 50mA, 5V |
| Vce verzadiging (max) @ Ib, Ic | 300 mV @ 2,5 mA, 50 mA |
| Stroom - collectievergrens (maximaal) | 500nA |
| Frequentie - Overgang | 200 MHz |
| Vermogen - Max. | 200 mW |
| Montage-type | Oppervlakte |
| Pakket / doos | TO-236-3, SC-59, SOT-23-3 |
| Verpakking van de leverancier | SMT3 |
| Basisproductnummer | DTD113 |
Kenmerken van DTD113EK T146
1) Ingebouwde Biasing Resistors, R1 = R2 = 1kW.
2) Ingebouwde biasweerstanden maken de configuratie van een omvormercircuit mogelijk zonder externe ingangsweerstanden aan te sluiten (zie interne circuit).
3) De biasweerstanden bestaan uit dunne filmweerstanden met volledige isolatie om negatieve biasing mogelijk te maken
Het is ook het voordeel dat zij parasitaire effecten volledig elimineren.
4) Alleen de aan/uit-omstandigheden moeten worden ingesteld voor de werking, waardoor het circuitontwerp eenvoudig is.
5) Aanvullende PNP-typen: serie DTB113EK
6) Loodvrij/RoHS-conform.
Toepassingen van DTD113EK T146
Schakelcircuit, Invertercircuit, Interfacecircuit, Drivercircuit
Milieuclassificaties en exportclassificaties vanDTD113EK T146
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8541.21.0075 |
