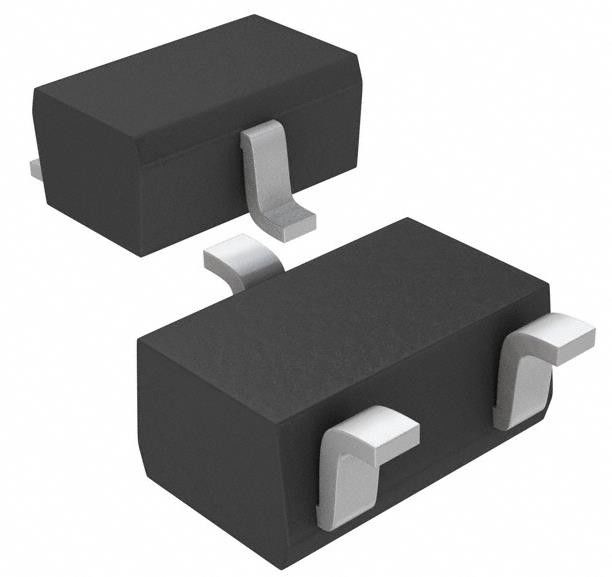

DTC143XUA-T106 Bipolaire transistor met voorgevoeligheid NPN 50 V 100 mA 250 MHz 200 mW
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | DTC143XUA-T106 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartonnen doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Type transistor: | PNP - Voorsponsing | Huidig - Collector ((Maximum) Ic): | 100 mA |
|---|---|---|---|
| Voltage - (de Maximum) Analyse van de Collectorzender: | 50V | Weerstand - Basis (R1): | 4,7 kOhm |
| Weerstand - Zenderbasis (R2): | 10 kOhms | De Huidige Aanwinst van gelijkstroom (hFE) (Min) @ Ic, Vce: | 30 @ 10mA, 5V |
| (Maximum) Vceverzadiging @ Ib, Ic: | 300mV @ 500µA, 10mA | Huidig - (Maximum) Collectorscheiding: | 500nA |
Productomschrijving
DTC143XUA-T106 Bipolaire transistor met voorgevoeligheid NPN 50 V 100 mA 250 MHz 200 mW
Specificaties van DTC143XUA-T106
| TYPE | Beschrijving |
| Categorie | Discrete halfgeleiderproducten |
| Transistors | |
| Bipolair (BJT) | |
| enkelvoudige, voorgevoelige bipolaire transistors | |
| Mfr | Rohm halfgeleider |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Type transistor | NPN - Voorspelbaar vertekend |
| Stroom - collector (Ic) (max) | 100 mA |
| Spanning - Verdeling van de collectoremitter (max) | 50 V |
| Resistor - basis (R1) | 4.7 kOhms |
| Resistor - basis van de zender (R2) | 10 kOhms |
| Gelijkstroomwinst (hFE) (min) @ Ic, Vce | 30 @ 10mA, 5V |
| Vce verzadiging (max) @ Ib, Ic | 300mV @ 500μA, 10mA |
| Stroom - collectievergrens (maximaal) | 500nA |
| Frequentie - Overgang | 250 MHz |
| Vermogen - Max. | 200 mW |
| Montage-type | Oppervlakte |
| Pakket / doos | SC-70, SOT-323 |
| Verpakking van de leverancier | UMT3 |
| Basisproductnummer | DTC143 |
Kenmerken van DTC143XUA-T106
1) Ingebouwde vertekenresistenten
2) Ingebouwde biasweerstanden maken het mogelijk om een omvormercircuit te configureren zonder externe ingangsweerstanden aan te sluiten (zie interne circuit).
3) Alleen de aan/uit-omstandigheden moeten worden ingesteld voor de werking, waardoor het circuitontwerp gemakkelijk is.
4) Aanvullende PNP-typen: DTA143X-serie
Toepassingen van DTC143XUA-T106
Inverter, interface, driver
Milieuclassificaties en exportclassificaties vanDTC143XUA-T106
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8541.21.0075 |
