DTA114EMT2L Bipolaire transistor 50 V 50 mA 250 MHz 150 mW VMT3
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | DTA114EMT2L |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartonnen doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Type transistor: | PNP - Voorsponsing | Huidig - Collector ((Maximum) Ic): | 50 mA |
|---|---|---|---|
| Voltage - (de Maximum) Analyse van de Collectorzender: | 50V | Weerstand - Basis (R1): | 10 kOhms |
| Weerstand - Zenderbasis (R2): | 10 kOhms | De Huidige Aanwinst van gelijkstroom (hFE) (Min) @ Ic, Vce: | 20 @ 5mA, 5V |
Productomschrijving
DTA114EMT2L Bipolaire transistor 50 V 50 mA 250 MHz 150 mW VMT3
Specificaties van DTA114EMT2L
| TYPE | Beschrijving |
| Categorie | Discrete halfgeleiderproducten |
| Transistors | |
| Bipolair (BJT) | |
| enkelvoudige, voorgevoelige bipolaire transistors | |
| Mfr | Rohm halfgeleider |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Type transistor | PNP - Voorspelbaar vooringenomen |
| Stroom - collector (Ic) (max) | 50 mA |
| Spanning - Verdeling van de collectoremitter (max) | 50 V |
| Resistor - basis (R1) | 10 kOhms |
| Resistor - basis van de zender (R2) | 10 kOhms |
| Gelijkstroomwinst (hFE) (min) @ Ic, Vce | 20 @ 5mA, 5V |
| Vce verzadiging (max) @ Ib, Ic | 300mV @ 500μA, 10mA |
| Stroom - collectievergrens (maximaal) | 500nA |
| Frequentie - Overgang | 250 MHz |
| Vermogen - Max. | 150 mW |
| Montage-type | Oppervlakte |

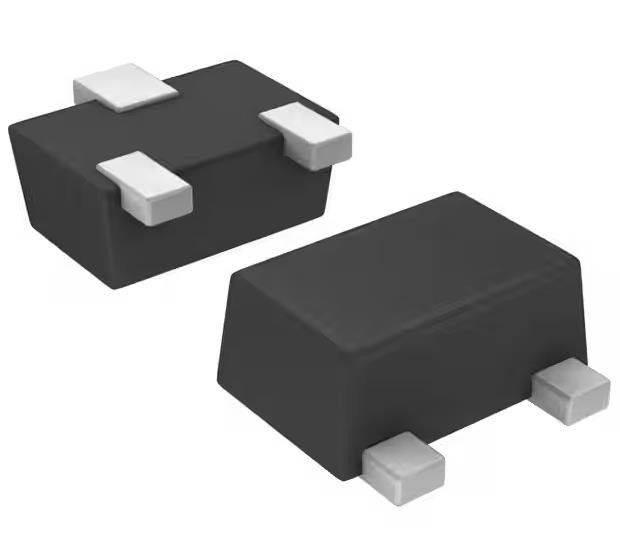

| Pakket / doos | SOT-723 |
| Verpakking van de leverancier | VMT3 |
| Basisproductnummer | DTA114 |
Kenmerken van DTA114EMT2L
1) Ingebouwde Biasing Resistors, R1 = R2 = 10kΩ
2) Ingebouwde biasweerstanden maken het mogelijk om een omvormercircuit te configureren zonder externe ingangsweerstanden aan te sluiten (zie interne circuit).
3) Alleen de aan/uit-omstandigheden moeten worden ingesteld voor de werking, waardoor het circuitontwerp gemakkelijk is.
4) Aanvullende NPN-typen: DTC114E-serie
Toepassingen van DTA114EMT2L
Inverter, interface, driver
Milieuclassificaties en exportclassificaties vanDTA114EMT2L
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8541.21.0075 |
