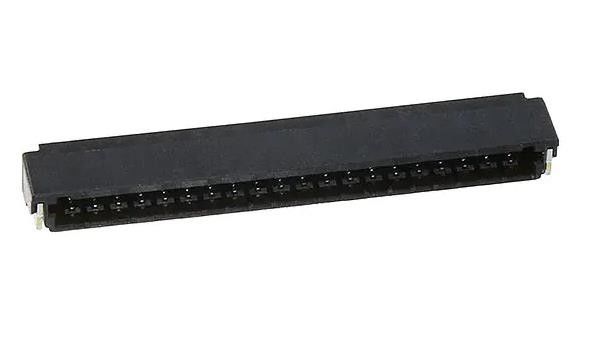

DF52-20S-0.8H ((21) 20 Position Socket Connector 0,031" (0,80mm)
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | DF52-20S-0.8H(21) |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartonnen doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Aantal posities: | 20 | Hoogte die - koppelen: | 0,031“ (0.80mm) |
|---|---|---|---|
| Aantal rijen: | 1 | Beëindiging: | Soldeer |
| Type bevestiging: | Klinkslot | Contact Afsluiting - Paring: | TiN |
Productomschrijving
DF52-20S-0.8H ((21) 20 Position Socket Connector 0,031" (0,80mm)
Specificaties van DF52-20S-0.8H(21)
| TYPE | Beschrijving |
| Categorie | Verbindingen, interconnecties |
| rechthoekige aansluitingen | |
| Hoofdstukken, receptacles, vrouwelijke stopcontacten | |
| Mfr | Hirose Electric Co Ltd. |
| Reeks | DF52 |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Type aansluiting | Sluiting |
| Contacttype | Niet geslachtsgebonden |
| Stijl | Plaat naar kabel/draad |
| Aantal posities | 20 |
| Aantal geladen posities | Alle |
| Pitch - Paren | 0.031" (0,80mm) |
| Aantal rijen | 1 |
| Rijsafstand - paren | - |
| Montage-type | Oppervlakte, rechte hoek |
| Beëindiging | Soldeer |
| Type bevestiging | Afremming |
| Contact Afsluiting - Paring | Blik |
| Contact Afwerking Dikte - Paring | - |
| Isolatie kleur | Zwart |
| Isolatiehoogte | 0.069" (1.75mm) |
| Contactlengte - Post | - |
| Werktemperatuur | -40 °C ~ 85 °C |
| Brandbaarheid van het materiaal | UL94 V-0 |
| Contact Afsluiting - Post | Blik |
| Gepaarde stapelhoogten | - |
| Ingangsbescherming | - |
| Kenmerken | Glow Wire Compliant, Solder Retention |
| Stroom (ampere) | 1.5A |
| Standaardspanning | 100 V |
| Toepassingen | - |
| Isolatie materiaal | Polyamide (PA), nylon, halogeenvrij |
| Contactvorm | - |
| Contactmateriaal | koperen legering |
| Contact Afwerking Dikte - Post | - |
| Basisproductnummer | DF52 |
Kenmerken van DF52-20S-0.8H(21)
1. Kleine aansluiting
0.8mm Pitch, 1.75mm Hoogte, 4.1mm Diepte Geschikt voor kleine toepassingen
2Kleine maar robuuste structuur
De behuizing is met dikke muren ontworpen, maar blijft klein.
3Geschikt voor toepassingen met hoge stroom.
De maximale stroom van 2,5 A (met 2-pos 28 AWG-draad) wordt bereikt door gebruik te maken van hooggeleidend materiaal en een passende contactkracht.
4. BOX-vormig contact voorkomt vervorming.
Het BOX-vormige krimpcontact voorkomt vervorming tijdens de montage en draagt bij aan de algehele stabiliteit en robuustheid.
5. Visuele controle verzekert volledig gekoppeld Plug en receptacle
De behuizing is ontworpen met een open zijde die een visuele inspectie mogelijk maakt om ervoor te zorgen dat de aansluitingen volledig zijn aangesloten, waardoor toevallige ontkoppeling wordt voorkomen. 6.Glow Wire conformiteit (conform met IEC 60695-2-11)
7. Halogeenvrij
Chloor- en bromgehalten zijn lager dan de standaardwaarden van IEC 61249-2-21.
Br: minder dan 900 ppm, Cl: minder dan 900 ppm,
Br + Cl: minder dan 1500 ppm.
Milieuclassificaties en exportclassificaties vanDF52-20S-0.8H(21)
| AANZET | Beschrijving |
| RoHS-status | RoHS-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| ECCN | EAR99 |
| HTSUS | 8536.69.4040 |
