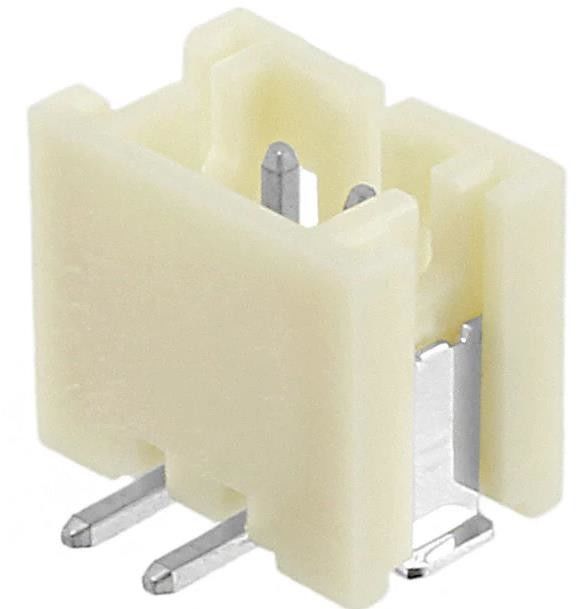

B2B-PH-SM4-TB ((LF) ((SN) Connector Header Surface Mount 2 positie 0,079" (2,00 mm)
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | B2B-PH-SM4-TB ((LF) ((SN)) |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartonnen doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Contacttype: | Mannelijke Speld | Aantal posities: | 2 |
|---|---|---|---|
| Hoogte die - koppelen: | 0.079" (2.00mm) | Aantal rijen: | 1 |
| Aantal Geladen Posities: | alle | Stijl: | Raad aan Kabel/Draad |
| Het hullen: | Gehuld - Muur 4 | Type bevestiging: | Klinkslot |
| Hoog licht: | B2B-PH-SM4-TB ((LF) ((SN)),Positie 2 Verbindingshoofd |
||
Productomschrijving
B2B-PH-SM4-TB ((LF) ((SN) Connector Header Surface Mount 2 positie 0,079" (2,00 mm)
Specificaties vanB2B-PH-SM4-TB ((LF) ((SN))
| TYPE | Beschrijving |
| Categorie | Verbindingen, interconnecties |
| rechthoekige aansluitingen | |
| Hoofdstukken, mannelijke pinnen | |
| Mfr | JST Sales America Inc. |
| Reeks | PH |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Type aansluiting | Hoofdstuk |
| Contacttype | Mannelijke pin |
| Pitch - Paren | 0.079" (2.00mm) |
| Aantal posities | 2 |
| Aantal rijen | 1 |
| Rijsafstand - paren | - |
| Aantal geladen posities | Alle |
| Stijl | Plaat naar kabel/draad |
| Gevouwen | Gevouwen - 4 muur |
| Montage-type | Oppervlakte |
| Beëindiging | Soldeer |
| Type bevestiging | Afremming |
| Contactlengte - paren | 0.130" (3,30 mm) |
| Contactlengte - Post | - |
| Algemene contactlengte | - |
| Isolatiehoogte | 0.260" (6,60mm) |
| Contactvorm | Vierkant |
| Contact Afsluiting - Paring | Blik |
| Contact Afwerking Dikte - Paring | - |
| Contact Afsluiting - Post | Blik |
| Contactmateriaal | koperen legering |
| Isolatie materiaal | Polyamide (PA6T), nylon 6T |
| Kenmerken | Soldeerbehoud |
| Werktemperatuur | -25 °C ~ 85 °C |
| Ingangsbescherming | - |
| Brandbaarheid van het materiaal | UL94 V-0 |
| Isolatie kleur | Natuurlijke |
| Stroom (ampere) | 2A |
| Standaardspanning | 100 V |
| Gepaarde stapelhoogten | 8.6mm |
| Contact Afwerking Dikte - Post | - |
| Toepassingen | - |
| Basisproductnummer | B2B-PH-S |
Kenmerken van B2B-PH-SM4-TB ((LF) ((SN))
• Stroom: 2 A AC/DC (AWG #24)
• Nominale spanning: 100 V AC/DC
• Temperatuurbereik: -25°C tot +85°C (inclusief temperatuurstijging bij elektrische stroom)
• Contactweerstand: aanvankelijke waarde/ 10 mΩ max. na milieutests/ 20 mΩ max.
• Isolatieweerstand: 1000 MΩ min.
• Voltage: 800 VAC/min
• Toepasselijke draad: AWG 32 tot en met 24
• Toepasselijke PC-platendikte: 0,8 tot 1,6 mm
* Bij het gebruik van de producten raadpleegt u de "Voorzorgsmaatregelen voor de behandeling van eindstukken en aansluitingen" die op onze website worden beschreven (Technische documenten van de productinformatiepagina).
* RoHS2-naleving
* Afmetingen: mm
* Neem contact op met JST voor meer informatie.
Toepassingen van B2B-PH-SM4-TB ((LF) ((SN))
Dit is een dunne, laag profiel 2.0 mm pitch connector 8.0 mm in hoogte na montage en 4.5 mm in breedte.
Milieuclassificaties en exportclassificaties vanB2B-PH-SM4-TB ((LF) ((SN))
| AANZET | Beschrijving |
| RoHS-status | RoHS-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8536.69.4040 |
