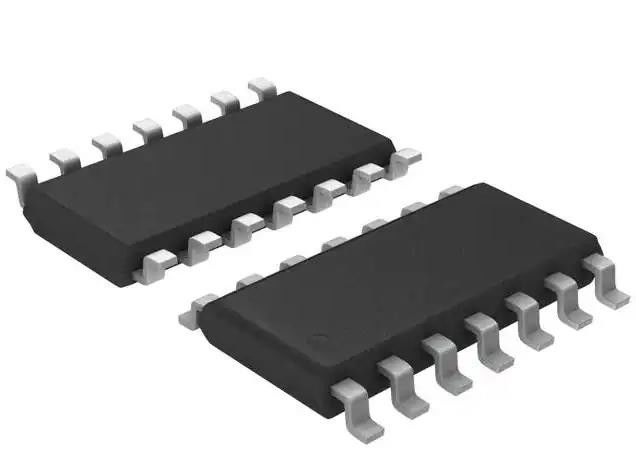

AT42QT1070-SSUR Elektronische IC-chips capacitieve touchknoppen 14-SOIC
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | AT42QT1070-SSUR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartonnen doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Type: | Knopen | Aantal ingangen: | Tot 7 |
|---|---|---|---|
| HOOFDbestuurder Channels: | Tot 5 | Interface: | I2C |
| Spanning - Voeding: | 1.8V ~ 5.5V | Werktemperatuur: | -40 °C ~ 85 °C |
| Pakket / doos: | 14-SOIC (0,154", 3,90 mm breedte) | Basisproductnummer: | AT42QT1070 |
| Hoog licht: | AT42QT1070-SSUR,AT42QT1070-SSUR Elektronische IC-chips |
||
Productomschrijving
AT42QT1070-SSUR Elektronische IC-chips capacitieve touchknoppen 14-SOIC
Specificaties vanAT42QT1070-SSUR
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Interface | |
| Sensor, capacitieve aanraking | |
| Mfr | Microchiptechnologie |
| Reeks | QTouchTM |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Type | Buttons |
| Nabijheidsdetectie | - Nee, niet echt. |
| Aantal ingangen | Tot 7 |
| LED-stuurkanalen | Tot 5 |
| Interface | I2C |
| Resolutie | - |
| Spanning - Voeding | 1.8V ~ 5.5V |
| Stroom - aanbod | - |
| Werktemperatuur | -40 °C ~ 85 °C |
| Montage-type | Oppervlakte |
| Pakket / doos | 14-SOIC (0,154", 3,90 mm breedte) |
| Verpakking van de leverancier | 14-SOIC |
| Basisproductnummer | AT42QT1070 |
Kenmerken van AT42QT1070-SSUR
* Configuraties:
* Comms-modus
* Stand-alone modus
* Aantal sleutels:
* Comms-modus: 1 7 toetsen (of 1 6 toetsen plus een bewakingskanaal)
* Stand-alone modus: 1 4 toetsen plus een vaste Guard Channel op toetsen 0
* Aantal I/O-lijnen:
* Stand-alone modus: 5 uitgangen
* Technologie:
* Gepatenteerde ladingoverdracht op breed spectrum
* Sleutelgrootte:
* 6 mm x 6 mm of groter (afhankelijk van de dikte van het paneel); veel verschillende maten en vormen mogelijk
* Vereiste lagen:
Eén.
* Elektrode materialen:
* gegraveerd koper; zilver; koolstof; indium tin oxide (ITO)
* Panelmaterialen:
* Plastic; Glas; Composites; Geverfde oppervlakken (metalen verf met een lage deeltjesdichtheid mogelijk)
* Paneldikte:
* tot 10 mm glas; tot 5 mm plastic (afhankelijk van de grootte van de elektrode)
* Sleutelgevoeligheid:
* Comms-modus: individueel instelbaar via eenvoudige commando's via I2 C-compatibele interface
* Stand-alone modus: instellingen zijn vast
* Interface:
* I2C-compatibele slavenmodus (400 kHz).
* Signalverwerking:
* Zelfkalibratie
* Auto drift compensatie
* Geluidsfiltering
* Adjacent Key Suppression® (AKS®) tot drie groepen mogelijk
* Vermogen:
* 1,8 V ∙ 5,5 V
* Pakket:
* 14-pin SOIC RoHS-compatibele IC
* 20-pin VQFN RoHS-compatibele IC
Toepassingen van AT42QT1070-SSUR
De AT42QT1070 (QT1070) is een digitale QTTM capacitive sensor driver.
Milieuclassificaties en exportclassificaties vanAT42QT1070-SSUR
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 3 (168 uur) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
