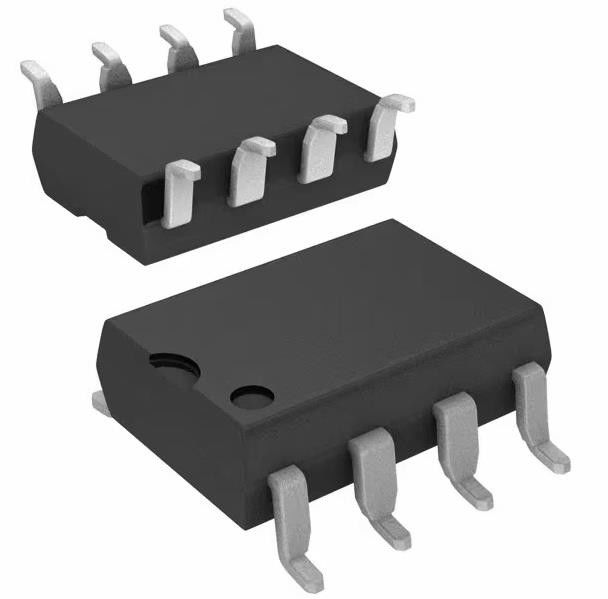

AMC1200STDUBRQ1 Isolatieversterker IC 1 Circuit Differentieel 8-SOP
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | AMC1200STDUBRQ1 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartonnen doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Versterkertype: | Isolatie | Aantal circuits: | 1 |
|---|---|---|---|
| Uitvoertype: | Verschil | -3db bandbreedte: | 100 kHz |
| Voltage - Ingevoerde Compensatie: | 200 µV | Stroom - aanbod: | 5.4mA |
| Huidig - Output/Kanaal: | 20 mA | Voltage - Leveringsspanwijdte (Min): | 2.7 V |
| Hoog licht: | AMC1200STDUBRQ1,AMC1200STDUBRQ1 Isolatieversterker IC |
||
Productomschrijving
AMC1200STDUBRQ1 Isolatieversterker 1-circuit differentieel 8-SOP
Specificaties vanAMC1200STDUBRQ1
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Lineair | |
| Versterkers | |
| Instrumenten, OP-versterkers, bufferversterkers | |
| Mfr | Texas Instruments |
| Reeks | Automobilerij, AEC-Q100 |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Versterkertype | Isolatie |
| Aantal circuits | 1 |
| Uitvoertype | Differentieel |
| Slew Rate | - |
| -3 dB bandbreedte | 100 kHz |
| Spanning - Input Offset | 200 μV |
| Stroom - aanbod | 5.4mA |
| Stroom - Uitgang / Kanaal | 20 mA |
| Spanning - Voerspanne (min) | 2.7 V |
| Spanning - Supply Span (Max) | 5.5 V |
| Werktemperatuur | -40°C ~ 105°C |
| Montage-type | Oppervlakte |
| Pakket / doos | 8-SMD, Gull Wing |
| Verpakking van de leverancier | 8-SOP |
| Basisproductnummer | AMC1200 |
Kenmerken van AMC1200STDUBRQ1
• Geschikt voor automobieltoepassingen
• AEC-Q100 gekwalificeerd met de volgende resultaten:
Temperatuurgraad 2: ∼40°C tot 105°C
HBM ESD-classificatieniveau H2
C3B CDM-ESD-classificatieniveau
• ±250 mV Input Voltage Range Geoptimaliseerd voor Shunt Resistors
• Zeer lage niet-lineariteit: 0,075% (max) bij 5-V hoogspanning
• Lage offsetfout: 1,5 mV (max)
• Lage geluidsgraad: 3,1 mVRMS (typisch)
• laag-hoge zijdelingse voedingsstroom: 8 mA (max) bij 5 V
• Invoerbandbreedte: 60 kHz (min)
• Vaste winst: 8 (0,5% nauwkeurigheid)
• Hoge afstotenverhouding in gemeenschappelijke modus: 108 dB (typisch)
• 3,3-V-operatie op de lage kant
• Gecertificeerde galvanische isolatie:
¢ UL1577 en VDE V 0884-10 Goedgekeurd
¢ Isolatiespanning: 4250 VPEAK
Werkspanning: 1200 VPEAK
¢ Transiente immuniteit: 10 kV/μs (min)
• Typische levensduur van 10 jaar bij nominale werkspanning (zie Toepassingsverslag, SLLA197)
Toepassingen van AMC1200STDUBRQ1
• Geïsoleerde shunt-resistor-gebaseerde stroom of spanning
Inzicht in:
Trekkingsomvormers
¢ Aan boord van de voertuig aangebrachte laadapparaten
️ DC-DC-omvormers
¢ Batterijbeheersystemen
Milieuclassificaties en exportclassificaties vanAMC1200STDUBRQ1
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 3 (168 uur) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.33.0001 |
