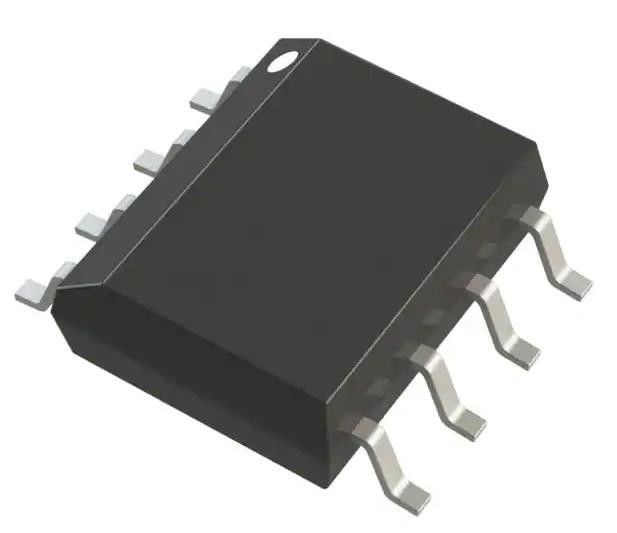

ADUM1200CRZ Digitale isolator voor algemeen gebruik IC 2500Vrms 2 kanaal 25Mbps 25kV/μs
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | ADUM1200CRZ |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartonnen doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Aantal kanalen: | 2 | Input - Zij1/side 2: | 2/0 |
|---|---|---|---|
| Type kanaal: | Eenrichtingsverkeer | Voltage - Isolatie: | 2500Vrms |
| Gemeenschappelijke Wijze Voorbijgaande Immuniteit (Min): | 25kV/µs | Gegevenspercentage: | 25Mbps |
| TpLH van de propagatievertraging/tpHL (Maximum): | 45 ns, 45 ns | (De Maximum) Vervorming van de impulsbreedte: | 3ns |
| Hoog licht: | ADUM1200CRZ,ADUM1200CRZ Digitale isolatie-IC |
||
Productomschrijving
ADUM1200CRZ Digitale isolator voor algemeen gebruik 2500Vrms 2 kanaal 25Mbps 25kV/μs
Specificaties vanADUM1200CRZ
| TYPE | Beschrijving |
| Categorie | Isolatoren |
| Digitale isolatoren | |
| Mfr | Analog Devices Inc. |
| Reeks | iCoupler® |
| Pakket | Buis |
| Technologie | Magnetische koppeling |
| Type | Algemeen doel |
| Geïsoleerde macht | - Nee, niet echt. |
| Aantal kanalen | 2 |
| Invoer - Zijde 1/Zijde 2 | 2/0 |
| Type kanaal | Eenrichtingsverkeer |
| Spanning - Isolatie | 2500 Vrms |
| Gemene modus Transiente immuniteit (min) | 25 kV/μs |
| Gegevenspercentage | 25 Mbps |
| Verspreidingsvertraging tpLH / tpHL (max) | 45 ns, 45 ns |
| Vervorming van de pulsbreedte (max) | 3ns |
| Tijdstip van stijging / daling (type) | 2.5ns, 2.5ns |
| Spanning - Voeding | 2.7V ~ 5.5V |
| Werktemperatuur | -40°C ~ 105°C |
| Montage-type | Oppervlakte |
| Pakket / doos | 8-SOIC (0,154", 3,90 mm breedte) |
| Verpakking van de leverancier | 8-SOIC |
| Basisproductnummer | ADUM1200 |
Kenmerken van ADUM1200CRZ
* Smalle carrosserie, RoHS-compliant, SOIC 8-lead-pakket
* Gebruik van laag vermogen
- 5 V werking
- 1,1 mA per kanaal maximaal bij 0 Mbps tot 2 Mbps
- 3,7 mA per kanaal maximaal bij 10 Mbps
- 8,2 mA per kanaal maximaal bij 25 Mbps
- 3 V werking
- 0,8 mA per kanaal maximaal bij 0 Mbps tot 2 Mbps
- 2,2 mA per kanaal maximaal bij 10 Mbps
- 4,8 mA per kanaal maximaal bij 25 Mbps
* Tweerichtingscommunicatie
* 3 V/5 V-vertaling
* Hoogtemperatuur: 125°C
* Hoge gegevenssnelheid: dc tot 25 Mbps (NRZ)
* Precieze timing kenmerken
- 3 ns maximale pulsbreedte vervorming
- 3 ns maximale matching van kanaal tot kanaal
* Hoge common-mode transitieve immuniteit: > 25 kV/μs
* Veiligheids- en regelgevende goedkeuringen
- UL-erkenning
- 2500 V rms gedurende 1 minuut per UL 1577 CSA-component Aanvaardingsmelding 5A VDE-certificaat van overeenstemming
- DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12
- VIORM = 560 V piek
* Kwalificeerd voor automobiel toepassingen
Toepassingen van ADUM1200CRZ
* Grootte-kritisch meerkanaalisolatie
* Isolatie SPI-interface/gegevensconverter
* RS-232/RS-422/RS-485 transceiver isolatie
* Digitale isolatie van de veldbus
* Hybride elektrische voertuigen, batterijmonitor en motor
Milieuclassificaties en exportclassificaties vanADUM1200CRZ
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
