TPS61183RTJT LED-driver IC 6 Uitgang DC-regelaar Step-Up PWM Dimming 30mA
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | TPS61183RTJT |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartonnen doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Aantal output: | 6 | Topologie: | Voer op (Verhoging) |
|---|---|---|---|
| Voltage - (Maximum) Levering: | 24V | Spanning - voeding (min): | 4.5V |
| Huidig - Output/Kanaal: | 30mA | Werktemperatuur: | -40 °C ~ 85 °C (TA) |
| Frequentie: | 300kHz ~ 1MHz | Interne Schakelaar: | - Ja, dat klopt. |
| Hoog licht: | TPS61183RTJT,TPS61183RTJT LED Driver IC |
||
Productomschrijving
TPS61183RTJT LED-driver IC 6 Uitgang DC-regelaar Step-Up PWM Dimming 30mA
Specificaties van TPS61183RTJT
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| LED-drivers | |
| Mfr | Texas Instruments |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Type | DC-DC-regulator |
| Topologie | Stepping-up (Boost) |
| Interne schakelaars | - Ja, dat klopt. |
| Aantal output | 6 |
| Spanning - Voeding (min) | 4.5V |
| Spanning - Voeding (max) | 24V |
| Spanning - Uitgang | 38V |
| Stroom - Uitgang / Kanaal | 30 mA |
| Frequentie | 300 kHz ~ 1 MHz |
| Dimming | PWM |
| Toepassingen | Achterlicht |
| Werktemperatuur | -40 °C ~ 85 °C (TA) |
| Montage-type | Oppervlakte |

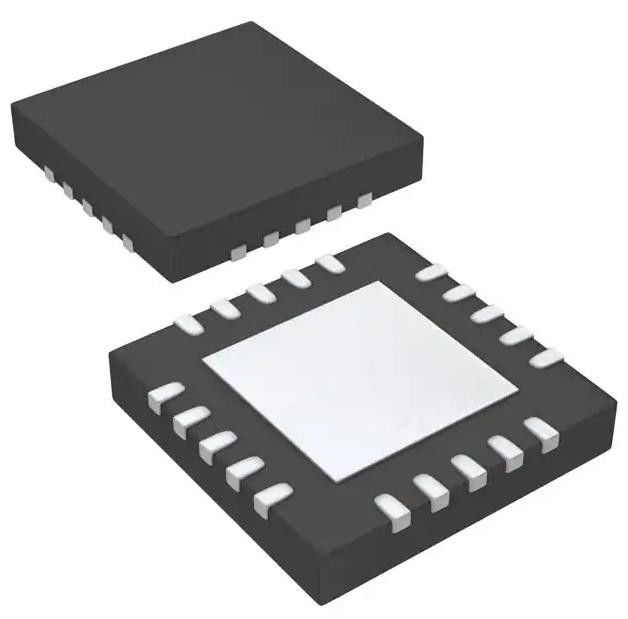

| Pakket / doos | 20-WFQFN Blootgestelde pad |
| Verpakking van de leverancier | 20-QFN (4x4) |
| Basisproductnummer | TPS61183 |
Kenmerken van TPS61183RTJT
• Inlaatspanning van 4,5 V tot 24 V
• 38-V maximale uitgangsspanning
• Geïntegreerde 2-A, 40-V MOSFET
• Programmeerbare schakelfrequentie van 280 kHz tot 1 MHz
• Adaptieve boost-uitgang naar WLED-spanningen
• Breed PWM dimming frequentiebereik
️ 100 Hz tot 50 KHz voor directe PWM-modus
️ 100 Hz tot 22 KHz voor frequentieprogrammabele modus
• Dimming ratio 100:1 bij 20 kHz
• Dimming ratio van 10000:1 bij 200 Hz (directe PWM-modus)
• Kleine externe onderdelen
• Geïntegreerde luscompensatie
• Zes stroomzuigers van maximaal 30 mA
• 1,5% (typisch) stroommatching
• PWM helderheidsinterfacecontrole
• PWM-programmable mode helderheid dimming methode of directe PWM dimming methode
• 4000-V HBM ESD-bescherming
• Programmeerbare overspanningsdrempel
• Ingebouwde WLED-open- en kortbescherming
• Thermische afsluiting
Toepassingen van TPS61183RTJT
• Notitieboeken
• Tabletten
• Monitoren
• Industriële pc's
• Mens-machine-interface-schermen
• geldautomaten
• Visvinder
Milieuclassificaties en exportclassificaties vanTPS61183RTJT
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 2 (1 jaar) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
