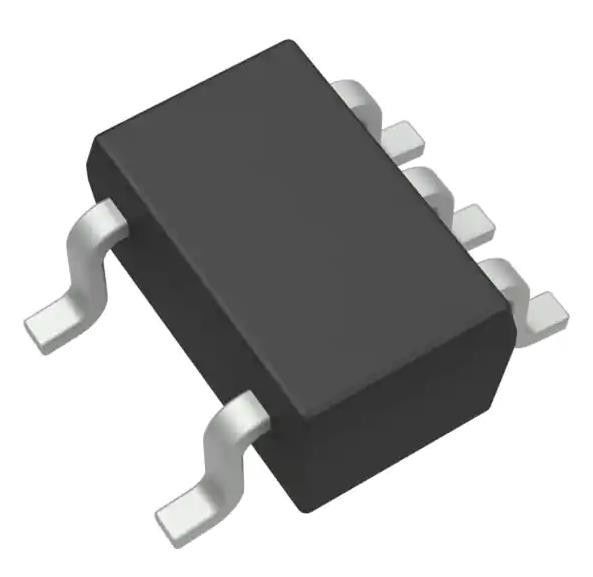

TPS61169DCKR LED-driver IC 1 Uitgangsregulator Step-Up 1.8A (Switch) SC-70-5
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | TPS61169DCKR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartonnen doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Aantal output: | 1 | Topologie: | Voer op (Verhoging) |
|---|---|---|---|
| Voltage - (Maximum) Levering: | 5.5V | Spanning - voeding (min): | 2.7V |
| Huidig - Output/Kanaal: | 1.8A (Schakelaar) | Werktemperatuur: | -40 °C ~ 85 °C (TA) |
| Frequentie: | 1.2MHz | Interne Schakelaar: | - Ja, dat klopt. |
| Hoog licht: | TPS61169DCKR,TPS61169DCKR LED Driver IC |
||
Productomschrijving
TPS61169DCKR LED-driver IC 1 Uitgangsregulator Step-Up 1.8A (Switch) SC-70-5
Specificaties van TPS61169DCKR
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| LED-drivers | |
| Mfr | Texas Instruments |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Type | DC-DC-regulator |
| Topologie | Stepping-up (Boost) |
| Interne schakelaars | - Ja, dat klopt. |
| Aantal output | 1 |
| Spanning - Voeding (min) | 2.7V |
| Spanning - Voeding (max) | 5.5V |
| Spanning - Uitgang | - |
| Stroom - Uitgang / Kanaal | 1.8A (schakelaar) |
| Frequentie | 1.2MHz |
| Dimming | PWM |
| Toepassingen | Achterlicht |
| Werktemperatuur | -40°C ~ 125°C (TJ) |
| Montage-type | Oppervlakte |
| Pakket / doos | 5-TSSOP, SC-70-5, SOT-353 |
| Verpakking van de leverancier | SC-70-5 |
| Basisproductnummer | TPS61169 |
Kenmerken van TPS61169DCKR
• Inlaatspanningsbereik van 3 V tot 18 V
• 38-V Open LED-bescherming
• 200 mV Referentiespanning met een nauwkeurigheid van 2%
• 1.2-A Switch FET met een schakelfrequentie van 1,2 MHz
• Flexible digitale en PWM-helderheidscontrole met één draad
• Ingebouwde zachte start
• Tot 90% efficiëntie
• 2-mm × 2-mm × 0,8-mm 6-pin WSON-pakket met thermische pad en SOT-23-pakket
Toepassingen van TPS61169DCKR
• Smartphone achtergrondverlichting
• Achtergrondverlichting van de tablet
• PDA's, draagbare computers, GPS-ontvangers
• Draagbare mediaspeler, draagbare tv's
• Witte LED-achtergrondverlichting voor kleine en media-form-factor displays
• Handheld Data Terminals (EPOS)
• Medische handtoestellen
• Thermostaatdisplay
• Bloedglucosemeters
• zaklampen
• Koelkast en oven
Milieuclassificaties en exportclassificaties vanTPS61169DCKR
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
