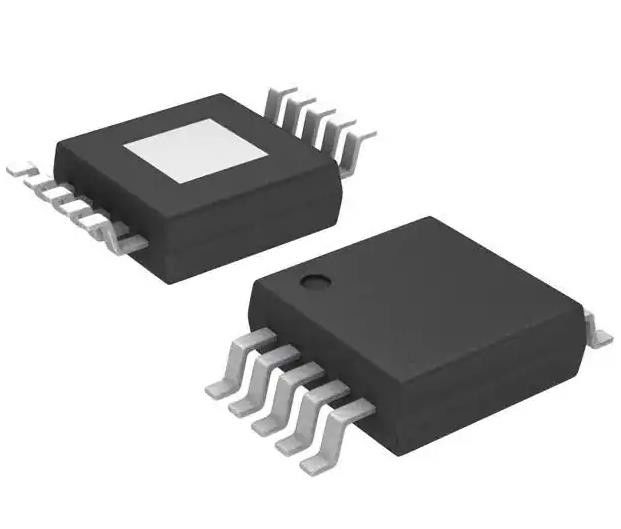

LM3409HVMY LED Driver IC 1 Uitgang DC Controller Analoog PWM Dimming 10-HVSSOP
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | LM3409HVMY |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartonnen doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Type: | Het Controlemechanisme van gelijkstroom gelijkstroom | Topologie: | Verlaging (Buck) |
|---|---|---|---|
| Aantal output: | 1 | Spanning - voeding (min): | 6V |
| Voltage - (Maximum) Levering: | 75V | Dimming: | Analogon, PWM |
| Toepassingen: | Vervaardiging van auto's | Werktemperatuur: | -40°C ~ 125°C (TJ) |
| Hoog licht: | LM3409HVMY,LM3409HVMY LED Driver IC |
||
Productomschrijving
LM3409HVMY LED Driver IC 1 Uitgang DC Controller Analoog PWM Dimming 10-HVSSOP
Specificaties van LM3409HVMY
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| LED-drivers | |
| Mfr | Texas Instruments |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Type | DC-DC-controller |
| Topologie | Stap naar beneden (Buck) |
| Interne schakelaars | - Nee, niet echt. |
| Aantal output | 1 |
| Spanning - Voeding (min) | 6V |
| Spanning - Voeding (max) | 75 V |
| Spanning - Uitgang | - |
| Stroom - Uitgang / Kanaal | - |
| Frequentie | - |
| Dimming | Analoog, PWM |
| Toepassingen | Vervaardiging van auto's |
| Werktemperatuur | -40°C ~ 125°C (TJ) |
| Montage-type | Oppervlakte |
| Pakket / doos | 10-PowerTFSOP, 10-MSOP (0,118", 3,00 mm breedte) |
| Verpakking van de leverancier | 10-HVSSOP |
| Basisproductnummer | LM3409 |
Kenmerken van LM3409HVMY
• LM3409-Q1 en LM3409HV-Q1 zijn producten voor de automobielindustrie: AEC-Q100 Kwalificeerd
• 2-Ω, 1-A Peak MOSFET Gate Drive
• VIN-bereik: 6 V tot 42 V (LM3409, LM3409-Q1)
• VIN-bereik: 6 V tot 75 V (LM3409HV, LM3409HVQ1)
• Differentieel, hoogzijdig stromingsgevoel
• Stroomlimiet van cyclus tot cyclus
• Er is geen compensatie van de controlelus vereist
• 10,0001 PWM-afduisterbereik
• Analoog dimmingbereik van 250:1
• Ondersteunt volledig keramische uitgangscondensatoren en uitgangen zonder condensatoren
• Afsluiting bij lage stroom en thermische afsluiting
• Thermisch versterkt 10-pin HVSSOP-pakket
Toepassingen van LM3409HVMY
• LED-driver
• Bron van constante stroom
• Verlichting van auto's
• Algemene verlichting
Milieuclassificaties en exportclassificaties vanLM3409HVMY
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 3 (168 uur) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
