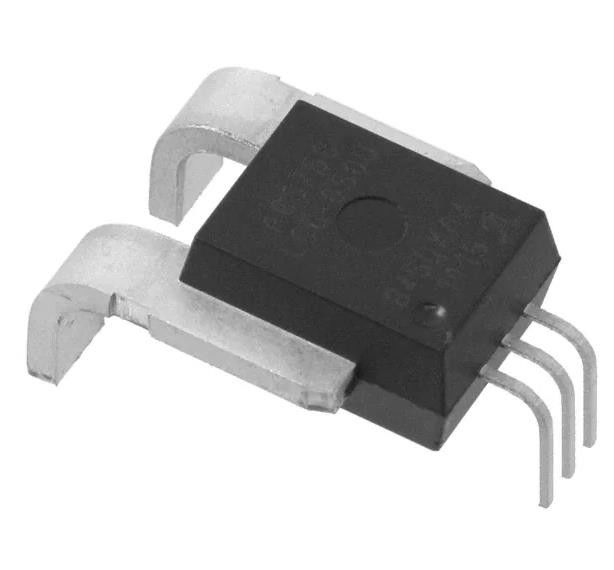

ACS758LCB-100U Stroomsensor IC 100A 1 Kanaal Hall-effect Open lus Eenrichtings 5-CB
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | ACS758LCB-100U |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartonnen doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Voor het meten: | D.C. | Type sensor: | Hall-effect, open lus |
|---|---|---|---|
| Stroom - Sensoren: | 100A | Aantal kanalen: | 1 |
| Output: | Ratiometrisch, Spanning | Gevoeligheid: | 40mV/A |
| Frequentie: | Gelijkstroom ~ 120kHz | Lineariteit: | ±1,25% |
| Hoog licht: | ACS758LCB-100U,ACS758LCB-100U Stroomsensor IC |
||
Productomschrijving
ACS758LCB-100U Stroomsensor 100A 1 kanaal Hall-effect Open lus Eenrichtings 5-CB
Specificaties van ACS758LCB-100U
| TYPE | Beschrijving |
| Categorie | Sensoren, transducers |
| Stroomsensoren | |
| Mfr | Allegro MicroSystems |
| Reeks | Automobilerij, AEC-Q100 |
| Pakket | Buis |
| Voor het meten | D.C. |
| Type sensor | Hall-effect, open lus |
| Stroom - Sensoren | 100A |
| Aantal kanalen | 1 |
| Output | Ratiometrisch, Spanning |
| Gevoeligheid | 40 mV/A |
| Frequentie | DC ~ 120 kHz |
| Lineariteit | ±1,25% |
| Precisiteit | ± 2,4% |
| Spanning - Voeding | 3V ~ 5,5V |
| Reactietijd | 4 μs |
| Stroom - Voeding (max) | 13.5 mA |
| Werktemperatuur | -40 °C ~ 150 °C |
| Polarisatie | Eenrichtingsverkeer |
| Montage-type | Door het gat |
| Pakket / doos | 5-CB gevormd lood, PFF |
| Verpakking van de leverancier | 5-CB-module |
| Basisproductnummer | ACS758 |
Specificaties vanACS758LCB-100U
• Toonaangevende geluidsprestaties door middel van eigen versterker- en filterontwerptechnieken
• Geïntegreerd schild vermindert de capacitieve koppeling van de stroomgeleider sterk ten gevolge van hoge dV/dt-signalen.
en voorkomt offset drift in hoge kant, hoogspanningstoepassingen
• Verbetering van de totale uitgangsfout door vergroting en verschuiving van de temperatuur
• Kleine verpakking, gemakkelijk te monteren
• Monolithische Hall IC voor hoge betrouwbaarheid
• Ultralow vermogenverlies: 100 μΩ interne geleiderweerstand
• Galvanische isolatie maakt het mogelijk om in hoge spanningssystemen te gebruiken voor de economische, hoge kantstroomsensor
• AEC-Q100 gekwalificeerd
Inleiding vanACS758LCB-100U
De AllegroTM ACS758-familie van stroomsensor-IC's biedt economische en precieze oplossingen voor het detecteren van wisselstroom of gelijkstroom.elektrische voeding en DC-naar-DC-omvormerbesturing, omvormerbesturing en overstromingsfoutdetectie.
Milieuclassificaties en exportclassificaties vanACS758LCB-100U
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
