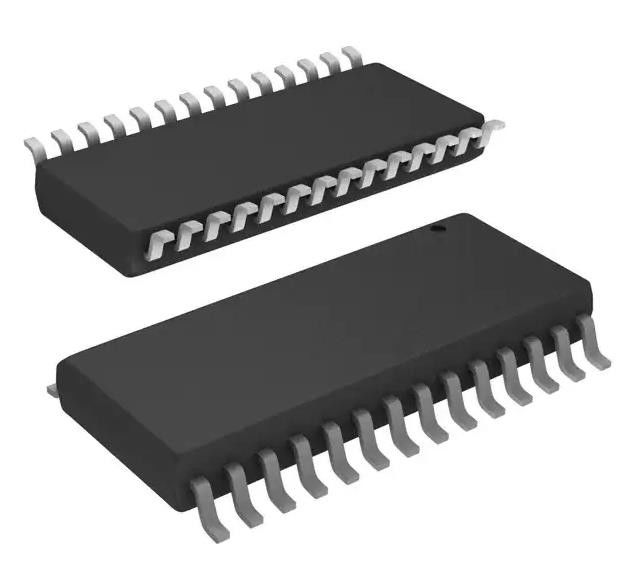

IR2130SPBF Half-Bridge Gate Driver Elektronische IC-chips die 28-SOIC omkeren
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | IR2130SPBF |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartonnen doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Gedreven Configuratie: | Helft-brug | Type kanaal: | driefasen |
|---|---|---|---|
| Aantal Bestuurders: | 6 | Poorttype: | IGBT, N-channel MOSFET |
| Spanning - Voeding: | 10V ~ 20V | Logicavoltage - VIL, VIH: | 0.8V, 2.2V |
| Huidig - Piekoutput (Bron, Gootsteen): | 250mA, 500mA | Invoertype: | Het omkeren |
| Hoog licht: | IR2130SPBF,IR2130SPBF Elektronische IC-chips,Doorgangsaandrijver elektronische IC-chips |
||
Productomschrijving
AT28C040-20FI EEPROM geheugen IC 4Mbit Parallel 200 ns 32-FlatPack Bottom-Brazed
Specificaties van IR2130SPBF
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| Draaiers van hekken | |
| Mfr | Infineon Technologies |
| Reeks | - |
| Pakket | Buis |
| Productstatus | Niet voor nieuwe ontwerpen |
| Gedreven configuratie | Halve brug |
| Type kanaal | 3-fase |
| Aantal bestuurders | 6 |
| Type poort | IGBT, N-kanaal MOSFET |
| Spanning - Voeding | 10V ~ 20V |
| Logische spanning - VIL, VIH | 0.8V, 2.2V |
| Stroom - piekuitgang (bron, put) | 250 mA, 500 mA |
| Invoertype | Inverteren |
| Hoge zijdespanning - Max (Bootstrap) | 600 V |
| Tijdstip van stijging / daling (type) | 80 en 35 cm |
| Werktemperatuur | -40 °C ~ 150 °C (TJ) |
| Montage-type | Oppervlakte |
| Pakket / doos | 28 SOIC (0,295", 7,50 mm breedte) |
| Verpakking van de leverancier | 28-SOIC |
| Basisproductnummer | IR2130 |
Specificaties vanIR2130SPBF
• Floating channel ontworpen voor bootstrap werking Volledig operationeel tot +600V Tolerant tegen negatieve overgangsspanning dV/dt immuun
• Versmeltingsbereik van 10 tot 20 V
• Onderspanning voor alle kanalen
• Bij een stroomoverspanning worden alle zes de aandrijvers uitgeschakeld
• Onafhankelijke halve brugchauffeurs
• Gelijke verspreidingsvertraging voor alle kanalen
• 2.5V logische compatibiliteit
• Uitgangen buiten fase met ingangen
• Logische preventie van dwarsgeleiding
• Ook verkrijgbaar zonder lood
Inleiding vanIR2130SPBF
De IR2130/IR2132 ((J) ((S) is een hoogspannings, hogesnelheids MOSFET- en IGBT-driver met drie onafhankelijke hoge en lage zijdelinge uitgangskanalen.
Milieuclassificaties en exportclassificaties vanIR2130SPBF
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 3 (168 uur) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
