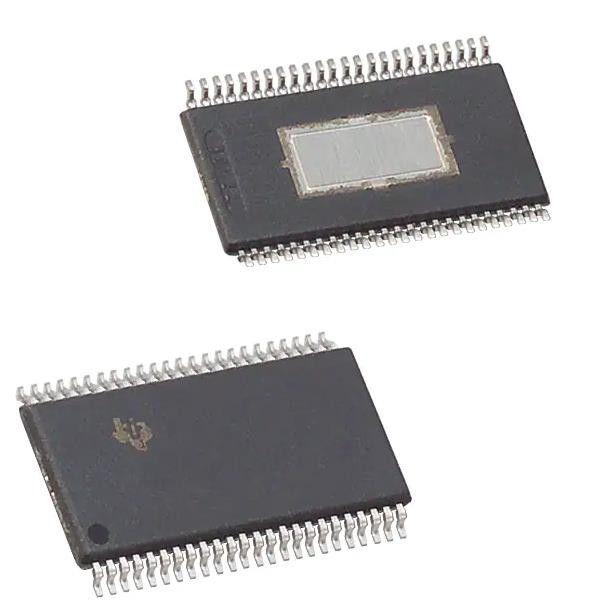

DRV8823DCAR Bipolaire motor bestuurder IC MOSFET serie 48-HTSSOP
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | DRV8823DCAR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartonnen doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Interface: | Reeks | Toepassingen: | algemeen doel |
|---|---|---|---|
| Stroom - Uitgang: | 1.5a | Spanning - Voeding: | 8V ~ 32V |
| Spanning - belasting: | 8V ~ 32V | Werktemperatuur: | -40°C ~ 150°C (TJ) |
| Montage-type: | Oppervlakte | Pakket / doos: | 48-TFSOP (0,240", 6,10 mm breed) blootliggende pad |
| Hoog licht: | DRV8823DCAR,DRV8823DCAR Motor Driver Power IC,Bipolaire motorrijder IC |
||
Productomschrijving
DRV8823DCAR Bipolaire motor driver Power MOSFET serie 48-HTSSOP
Specificaties vanDRV8823DCAR
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| Motorrijders, controleurs | |
| Mfr | Texas Instruments |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Motortype - stapper | Bipolair |
| Motortype - wisselstroom, gelijkstroom | Gepoetste gelijkstroom |
| Functie | Bestuurder - volledig geïntegreerd, besturings- en vermogenstadium |
| Configuratie van de output | Halve brug (8) |
| Interface | Reeks |
| Technologie | Vermogen MOSFET |
| Stapresolutie | - |
| Toepassingen | Algemeen doel |
| Stroom - Uitgang | 1.5A |
| Spanning - Voeding | 8V ~ 32V |
| Spanning - belasting | 8V ~ 32V |
| Werktemperatuur | -40 °C ~ 150 °C (TJ) |
| Montage-type | Oppervlakte |
| Pakket / doos | 48-TFSOP (0,240", 6,10 mm breedte) blootgestelde pad |
| Verpakking van de leverancier | 48-HTSSOP |
| Basisproductnummer | DRV8823 |
Kenmerken van DRV8823DCAR
* PWM motor driver met vier H-bruggen
- Voert twee stappenmotoren, een stappenmotor en twee gelijkstroommotoren of vier gelijkstroommotoren
- tot 1,5 A stroom per wikkeling
- Lage weerstand
- Programmeerbare maximale wikkelstroom
- Drie-bits wikkeling stroomcontrole
- Selecteerbare langzame of gemengde vervalmodi
* 8- tot en met 32-V-operatiespanningsbereik
* Interne laadpomp voor de poort aandrijving
* Ingebouwde 3,3-V-referentie
* Digitaal besturingsinterface
* Volledig beschermd tegen onderspanning, overtemperatuur en overstromingen
* Thermisch versterkte oppervlakte montage pakket
Toepassingen van DRV8823DCAR
• Drukkers
• Scanners
• Automatische kantoormachines
• Spelmachines
• Fabriekautomatisering
• Robotica
Milieuclassificaties en exportclassificaties vanDRV8823DCAR
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 3 (168 uur) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
