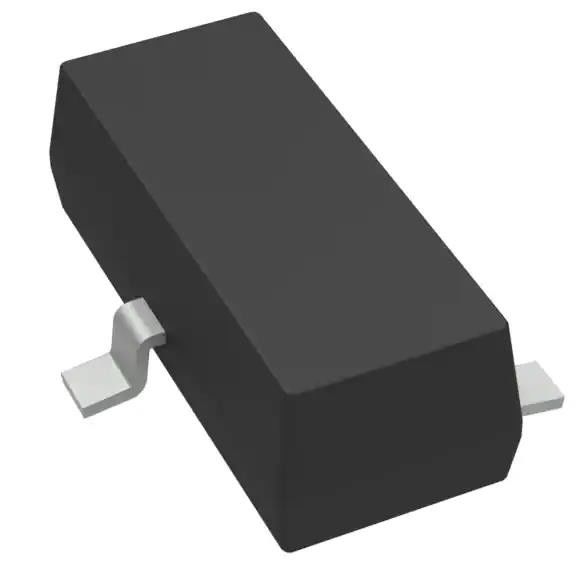

TL432BIDBZR Shunt Spanningsreferentie IC Verstelbaar 2,495V 36 VV ±0,5% 100 mA SOT-23-3
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | TL432BIDBZR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartonnen doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Referentietype: | Shunt | Uitvoertype: | Verstelbaar |
|---|---|---|---|
| Spanning - Uitgang (min/vast): | 2.495V | Spanning - Uitgang (max): | 36 V |
| Stroom - Uitgang: | 100 mA | Tolerantie: | ± 0,5% |
| Huidig - Kathode: | 700 µA | Werktemperatuur: | -40 °C ~ 85 °C (TA) |
Productomschrijving
TL432BIDBZR Shunt Spanningsreferentie IC Verstelbaar 2,495V 36 VV ±0,5% 100 mA SOT-23-3
Specificaties vanTL432BIDBZR
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| Referentiespanning | |
| Mfr | Texas Instruments |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Referentietype | Shunt |
| Uitvoertype | Verstelbaar |
| Spanning - Uitgang (min/vast) | 2.495V |
| Spanning - Uitgang (max) | 36 V |
| Stroom - Uitgang | 100 mA |
| Tolerantie | ± 0,5% |
| Temperatuurcoëfficiënt | - |
| Ruis - 0,1 Hz tot 10 Hz | - |
| Ruis - 10 Hz tot 10 kHz | - |
| Spanning - Input | - |
| Stroom - aanbod | - |
| Stroom - kathode | 700 μA |
| Werktemperatuur | -40 °C ~ 85 °C (TA) |
| Montage-type | Oppervlakte |
| Pakket / doos | TO-236-3, SC-59, SOT-23-3 |
| Verpakking van de leverancier | SOT-23-3 |
| Basisproductnummer | TL432 |
Kenmerken van TL432BIDBZR
• Referentiespanningstoestand bij 25°C
- 0,5% (B-klasse)
- 1% (A-klasse)
- 2% (standaardklasse)
• Verstelbare uitgangsspanning: Vref tot 36 V
• Werk van -40°C tot 125°C
• Typische temperatuurverschuiving (TL43xB)
¥ 6 mV (C temp)
️ 14 mV (I temp, Q temp)
• Geringe geluidsopbrengst
• 0,2-Ω Typische uitgangsimpedantie
• Sink-current-capaciteit: 1 mA tot 100 mA
Toepassingen van TL432BIDBZR
• Verstelbare spanning en stroomverwijzing
• Secundaire zijdelingse regulering in SMPS's met terugvlieg
• Zenervervanging
• Spanningsbewaking
• Vergelijkingsinstrument met geïntegreerde referentie
Milieuclassificaties en exportclassificaties vanTL432BIDBZR
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
