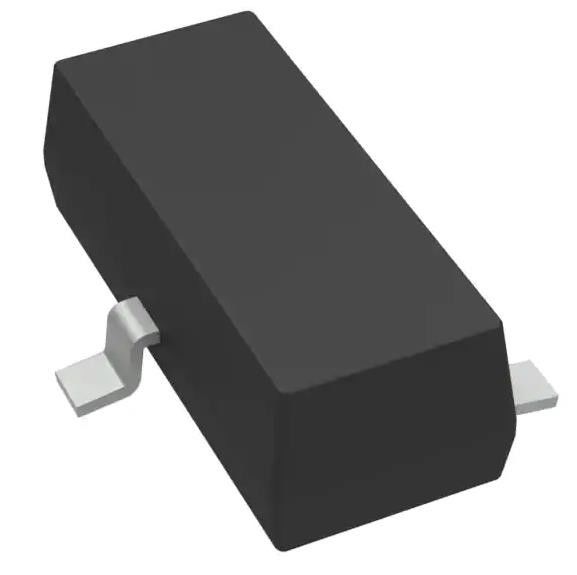

DRV5053OAQDBZR Hall Effect Sensor Eenassige SOT-23-3
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | DRV5053OAQDBZR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartonnen doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Achsen: | Alleenstaande | Uitvoertype: | Analoog voltage |
|---|---|---|---|
| Ontdekkende Waaier: | ±73mT | Spanning - Voeding: | 2.5V ~ 38V |
| Stroom - Voeding (max): | 3.6mA | Huidig - (Maximum) Output: | 2.3mA |
| Bandbreedte: | 20 kHz | Werktemperatuur: | -40 °C ~ 125 °C (TA) |
Productomschrijving
DRV5013ADQDBZR Digitale schakelaar slot open afvoerhal effect SOT-23-3
Specificaties vanDRV5053OAQDBZR
| TYPE | Beschrijving |
| Categorie | Sensoren, transducers |
| Magnetische sensoren | |
| Lineaire, kompas (IC's) | |
| Mfr | Texas Instruments |
| Reeks | Automobilerij, AEC-Q100 |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Technologie | Hall-effect |
| Achsen | Alleenstaande |
| Uitvoertype | Analoogspanning |
| Sensorbereik | ±73mT |
| Spanning - Voeding | 2.5V ~ 38V |
| Stroom - Voeding (max) | 3.6mA |
| Stroom - Uitgang (max) | 2.3mA |
| Resolutie | - |
| Bandbreedte | 20 kHz |
| Werktemperatuur | -40 °C ~ 125 °C (TA) |
| Kenmerken | Temperatuurcompensatie |
| Verpakking van de leverancier | SOT-23-3 |
| Montage-type | Oppervlakte |
| Pakket / doos | TO-236-3, SC-59, SOT-23-3 |
| Basisproductnummer | DRV5053 |
Kenmerken van DRV5053OAQDBZR
• Lineaire uitgangshal sensor
• Uitstekende temperatuurstabiliteit
Gevoeligheid ±10% boven temperatuur
• Opties voor hoge gevoeligheid:
¥ ¥ 11 mV/mT (OA, zie figuur 17)
¥ ¥ 23 mV/mT (PA)
¥ ¥ 45 mV/mT (RA)
¥ ¥ 90 mV/mT (VA)
️ +23 mV/mT (CA)
️ +45 mV/mT (EA)
• Ondersteunt een breed spanningsbereik
¥ 2,5 V tot 38 V
- Geen externe regelaar nodig
• Breed werktemperatuurbereik
¥ TA = ¥40 tot 125°C (Q, zie figuur 17)
• Versterkte uitvoerfase
¢ 2,3-mA gootsteen, 300-μA bron
• Uitgangsspanning: 0,2 V tot ongeveer 1,8 V
️ B = 0 mT, OUT = 1 V
• Snelle aansturing: 35 μs
• Kleine verpakking en voetafdruk
¢ oppervlaktebevestiging 3-pin SOT-23 (DBZ)
• 2,92 mm × 2,37 mm
• 4,00 mm × 3,15 mm
• Beschermingsmiddelen:
Ondersteunt tot 40-V-afzetting
¢ Bescherming tegen kortsluiting bij uitgangen
️ Beperking van de uitgangsstroom
Toepassingen van DRV5053OAQDBZR
• Stroommeters
• Aanpassing van het dokken
• Vibratiecorrectie
• Afdemmingsbedieningen
Milieuclassificaties en exportclassificaties vanDRV5053OAQDBZR
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
