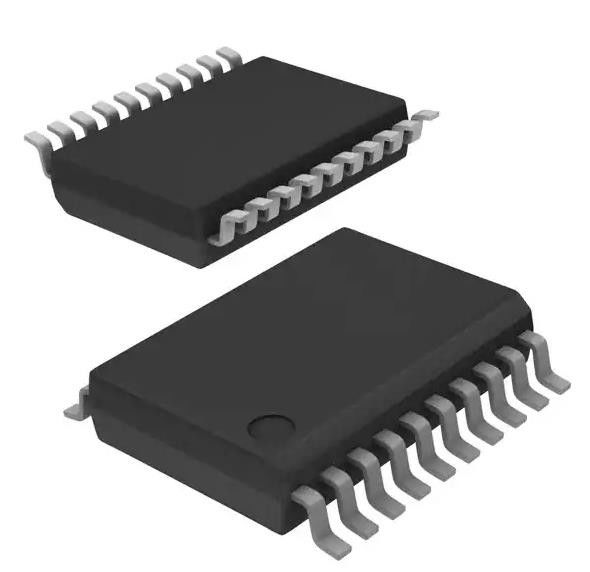

PCM1803ADBR ADC, Audio 24 b 96k Serieel 20-SSOP
Productdetails:
| Plaats van herkomst: | originele |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | PCM1803ADBR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartonnen doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Versterkertype: | ADC, Audio | Aantal kanalen: | 2 |
|---|---|---|---|
| Resolutie (bits): | 24 b | Monsternamingspercentage (per seconde): | 96k. |
| Gegevensinterface: | Reeks | Spanningsbron: | Analoog en digitaal |
| Spanning - Voeding: | 2.7V ~ 3.6V, 4.5V ~ 5.5V | Werktemperatuur: | -40 °C ~ 85 °C |
Productomschrijving
OPA1622IDRCR Audio Versterker 2 Circuit 10-VSON (3x3)
Specificaties vanPCM1803ADBR
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Gegevensverwerving | |
| ADC's/DAC's - Speciaal doel | |
| Mfr | Texas Instruments |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Type | ADC, Audio |
| Aantal kanalen | 2 |
| Resolutie (bits) | 24 b |
| Monsternamingspercentage (per seconde) | 96k. |
| Gegevensinterface | Reeks |
| Spanningsbron | Analoog en digitaal |
| Spanning - Voeding | 2.7V ~ 3.6V, 4.5V ~ 5.5V |
| Werktemperatuur | -40 °C ~ 85 °C |
| Montage-type | Oppervlakte |
| Pakket / doos | 20-SSOP (0,209", 5,30 mm breedte) |
| Verpakking van de leverancier | 20-SSOP |
| Basisproductnummer | PCM1803 |
Kenmerken van PCM1803ADBR
• 24-bits Delta-Sigma stereo A/D converter
• Inlaatspanning in één richting: 3 Vp-p
• Overmonsteringsfilter voor decimatie:
Overmonsteringsfrequentie: ×64, ×128
¢ Pass-Band Ripple: ±0,05 dB
¢ Stopbandverdunning: ¢65 dB
On-Chip High-Pass Filter: 0,84 Hz (44,1 kHz)
• Hoge prestaties:
THD+N: 95 dB (typisch)
SNR: 103 dB (typisch)
Dynamisch bereik: 103 dB (typisch)
• PCM Audio Interface:
Master of Slave Mode Selecteerbaar
¢ Gegevensformaten:
24 bits links-gerechtvaardigd
¢ 24-bits I2S
¥ 20-, 24-Bit Recht-Gerechtvaardigd
• Monsternemingsfrequentie: 16 kHz tot 96 kHz
• Systeemklok: 256 fS, 384 fS, 512 fS, 768 fS
• Dubbele voeding: 5 V voor analoog, 3,3 V voor digitaal
• Pakket: 20-pin SSOP
Toepassingen van PCM1803ADBR
• AV-versterkerontvangers
• MD-spelers
• CD-recorders
• Multi-track-ontvangers
• Elektrische muziekinstrumenten
Milieuclassificaties en exportclassificaties vanPCM1803ADBR
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
