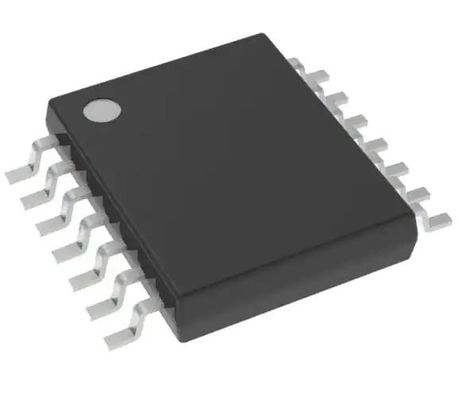

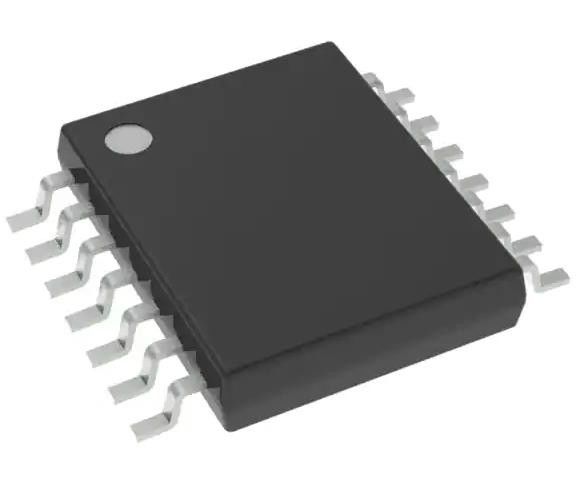

TLC2932IPWR Phase Lock Loop (PLL) IC 50MHz 1 14-TSSOP (0,173", 4,40 mm breedte)
Productdetails:
| Plaats van herkomst: | originele |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | TLC2932IPWR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartonnen doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Type: | De Lijn van het faseslot (PLL) | PLL: | - Ja, dat klopt. |
|---|---|---|---|
| Invoer: | CMOS-systemen | Aantal circuits: | 1 |
| Verhouding - Input:Output: | 2:01 | Differentieel - Input:Output: | Nee/Nee |
| Frequentie - Max.: | 50MHz | Spanning - Voeding: | 2.85V ~ 5.25V |
Productomschrijving
TLC2932IPWR Phase Lock Loop (PLL) IC 50MHz 1 14-TSSOP (0,173", 4,40 mm breedte)
Specificaties vanTLC2932IPWR
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Tijdstip | |
| Clockgeneratoren, PLL's, frequentiesynthesizers | |
| Mfr | Texas Instruments |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Type | Fase-lock loop (PLL) |
| PLL | - Ja, dat klopt. |
| Invoer | CMOS-systemen |
| Output | CMOS-systemen |
| Aantal circuits | 1 |
| Verhouding - Input:Output | 2:01 |
| Differentieel - Input:Output | Nee/Nee |
| Frequentie - Max. | 50 MHz |
| Deelder/vermenigvuldiger | Ja/Ja |
| Spanning - Voeding | 2.85V ~ 5.25V |
| Werktemperatuur | -20 °C ~ 75 °C |
| Montage-type | Oppervlakte |
| Pakket / doos | 14-TSSOP (0,173", 4,40 mm breedte) |
| Verpakking van de leverancier | 14-TSSOP |
| Basisproductnummer | TLC293 |
Kenmerken van TLC2932IPWR
* Spanningsgecontroleerde oscillator (VCO)
Afdeling:
¢ Volledige oscillator met slechts één externe biasresistor (RBIAS)
¢ Vergrendeling frequentie:
- 22 MHz tot en met 50 MHz (VDD = 5 V ± 5%);
- TA = 20°C tot 75°C, ×1 Output)
- 11 MHz tot en met 25 MHz (VDD = 5 V ± 5%);
- TA = 20°C tot 75°C, × 1/2 Uitgang)
- Uitgangsfrequentie. . . ×1 en ×1/2 Selecteerbaar
Toepassingen van TLC2932IPWR
De TLC2932 is ontworpen voor fase-gesloten-lus (PLL) systemen en bestaat uit een spanningsgecontroleerde oscillator (VCO) en een edge-triggered type fasefrequentiedetector (PFD).
Milieuclassificaties en exportclassificaties vanTLC2932IPWR
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
