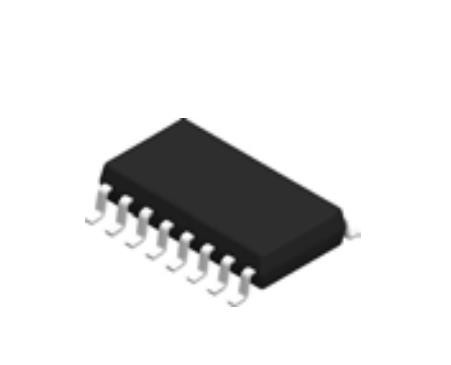

CD4094BF Shift elektronische IC-chipsRegistreer 1 element 8 bit 16-CDIP
Productdetails:
| Plaats van herkomst: | originele |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | CD4094BF |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartonnen doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Logische type: | Schuifregister | Uitvoertype: | Tri-staat |
|---|---|---|---|
| Aantal elementen: | 1 | Aantal bits per element: | 8 |
| Functie: | Serie aan Parallel | Spanning - Voeding: | 3V ~ 18V |
| Werktemperatuur: | -55°C ~ 125°C (TA) | Montage-type: | Door het gat |
Productomschrijving
CD4094BF Shift Electronic IC ChipsRegister 1 Element 8 Bit 16-CDIP
Specificaties van CD4094BF
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Logisch. | |
| Schakelregisters | |
| Mfr | Texas Instruments |
| Reeks | 4000B |
| Pakket | Buis |
| Logische type | Schakelregister |
| Uitvoertype | Drie staten |
| Aantal elementen | 1 |
| Aantal bits per element | 8 |
| Functie | Reeks naar parallel |
| Spanning - Voeding | 3V ~ 18V |
| Werktemperatuur | -55°C ~ 125°C (TA) |
| Montage-type | Door het gat |
| Pakket / doos | 16-CDIP (0,300", 7,62 mm) |
| Verpakking van de leverancier | 16-CDIP |
Kenmerken van CD4094BF
* Parallelle uitgangen met drie toestanden voor aansluiting op een gemeenschappelijke bus
* Afzonderlijke seriële uitgangen synchroon met zowel positieve als negatieve klokkanten voor cascading
* Middelsnelheid -- 5 MHz bij 10 V (typisch)
* Standaardiseerde, symmetrische uitgangskenmerken
* 100% getest op stilstand bij 20 V
* Maximale inlaatstroom van 1 pA bij 18 V over het volledige pakkettemperatuurbereik; 100 nA bij 18 V en 25°C
* Ruismarge (geheel pakkettemperatuurbereik):ivat Vogs5at Vo -152Vat VDD= 10 Vm
* 5V, 10V en 15V parameters
* Voldoet aan alle vereisten van JEDEC TentativeStandard nr.138"Standaardspecificaties voor de beschrijving van"CMOS-apparaten van de serie B"
Toepassingen van CD4094BF
De '107' bevat twee onafhankelijke J-K flip-flops met individuele J-K, klok en directe doorzichtige ingangen.
Milieuclassificaties en exportclassificaties vanCD4094BF
| AANZET | Beschrijving |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
