DRV8838DSGR Motor Elektronische IC Chips Bestuurder NMOS Aan/Uit 8-WSON (2x2)
Productdetails:
| Plaats van herkomst: | originele |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | DRV8838DSGR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartonnen doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Motortype - AC, gelijkstroom: | Geborstelde gelijkstroom | Functie: | Volledig Geïntegreerde bestuurder -, Controle en Machtsstadium |
|---|---|---|---|
| Configuratie van de output: | halve brug (2) | Interface: | Aan/uit |
| Technologie: | NMOS | Toepassingen: | DC-motoren, algemene doeleinden, magnetronen |
| Stroom - Uitgang: | 1.8A | Spanning - Voeding: | 1.8V ~ 7V |
| Spanning - belasting: | 0V ~ 11V | Werktemperatuur: | -40°C ~ 150°C (TJ) |
Productomschrijving
DRV8838DSGR Motor Elektronische IC Chips Bestuurder NMOS Aan/Uit 8-WSON (2x2)
Specificaties van DRV8838DSGR
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| Motorrijders, controleurs | |
| Mfr | Texas Instruments |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Motortype - stapper | - |
| Motortype - wisselstroom, gelijkstroom | Gepoetste gelijkstroom |
| Functie | Bestuurder - volledig geïntegreerd, besturings- en vermogenstadium |
| Configuratie van de output | Halve brug (2) |
| Interface | Aan/uit |
| Technologie | NMOS |
| Stapresolutie | - |
| Toepassingen | DC-motoren, algemene doeleinden, magnetronen |
| Stroom - Uitgang | 1.8A |
| Spanning - Voeding | 1.8V ~ 7V |
| Spanning - belasting | 0V ~ 11V |
| Werktemperatuur | -40 °C ~ 150 °C (TJ) |
| Montage-type | Oppervlakte |
| Pakket / doos | 8-WFDFN blootgestelde pad |
| Verpakking van de leverancier | 8-WSON (2x2) |
| Basisproductnummer | DRV8838 |
Kenmerken van DRV8838DSGR
• Motorrijder van de H-brug
¢ Een gelijkstroommotor of andere ladingen aandrijft
️ lage MOSFET-aanweerstand: HS + LS 280 mΩ
• 1,8-A Maximale aandrijflijn
• Afzonderlijke motor- en logica-toevoerpinnen:
️ Motor VM: 0 tot 11 V
Logische VCC: 1,8 tot 7 V
• PWM- of PH-EN-interface
¢ DRV8837: PWM, IN1 en IN2
DRV8838: PH en EN
• Slaapmodus met weinig stroom met maximale slaapstroom van 120 nA
¢ nSLEEP pin

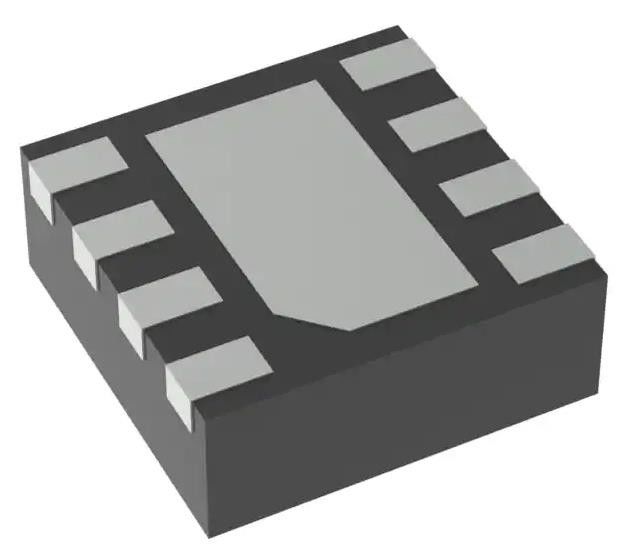

• Klein pakket en voetafdruk
8 pin WSON met thermische pad
️ 2,0 × 2,0 mm
• Beschermingsmiddelen
VCC-onderspanning (UVLO)
Overstromingsbescherming (OCP)
️ Thermische uitschakeling (TSS)
Toepassingen van DRV8838DSGR
• Camera's
• DSLR-objectieven
• Consumentenproducten
• Speelgoed
• Robotica
• Medische hulpmiddelen
Milieuclassificaties en exportclassificaties vanDRV8838DSGR
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
