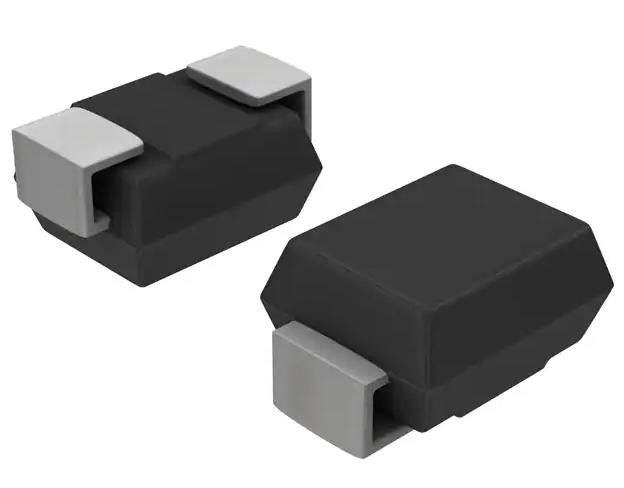

SZP6SMB36AT3G Automotive Electronic Component 49.9V Clamp 12A Ipp Tvs Diode Surface Mount SMB
Productdetails:
| Plaats van herkomst: | originele |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | SZP6SMB36AT3G |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Type: | Zener | Eenrichtingskanalen: | 1 |
|---|---|---|---|
| Spanning - Omgekeerde afstand houden (type): | 30.8V | Spanning - Doorslag (Min): | 34.2V |
| Voltage - (Maximum) Vastklemmen @ Ipp: | 49.9V | Stroom - Piekpuls (10/1000µs): | 12A |
| Vermogen - Piekpuls: | 600 W | Toepassingen: | Vervaardiging van auto's |
| Hoog licht: | SZP6SMB36AT3G elektronisch onderdeel voor automobiel,12A Elektronisch onderdeel voor automobiel |
||
Productomschrijving
SZP6SMB36AT3G 49.9V Klem 12A Ipp Tvs Diode oppervlakte montage SMB
Specificaties vanSZP6SMB36AT3G
| TYPE | Beschrijving |
| Categorie | Bescherming van het circuit |
| Transitory voltage suppressors (TVS) | |
| TVS-dioden | |
| Mfr | Littelfuse Inc. |
| Reeks | Automobilerij, AEC-Q101 |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Productstatus | Actief |
| Type | Zener |
| Eenrichtingskanalen | 1 |
| Spanning - omgekeerde standoff (type) | 30.8V |
| Spanning - afbraak (min) | 34.2V |
| Spanning - Klem (max) @ Ipp | 49.9V |
| Stroom - Piekpuls (10/1000μs) | 12A |
| Vermogen - Piekpuls | 600 W |
| Bescherming van elektriciteitslijnen | - Nee, niet echt. |
| Toepassingen | Vervaardiging van auto's |
| Capaciteit @ Frequentie | 540 pF @ 1MHz |
| Werktemperatuur | -65 °C ~ 150 °C (TJ) |
| Montage-type | Oppervlakte |
| Pakket / doos | DO-214AA, SMB |
| Verpakking van de leverancier | MKB |
| Basisproductnummer | P6SMB |
Kenmerken van SZP6SMB36AT3G
■ Zener Transient Overvoltage Suppressors
■ Werkpiek omgekeerd spanningsbereik − 5,8 tot 171 V (voor eenrichtingsverkeer), 9,4 tot 70,1 V (voor tweerichtingsverkeer)
■ Standaard breukspanningsbereik − 6,45 tot 210 V voor eenrichtingsverbinding, 10,5 tot 86,1 V voor tweerichtingsverbinding
■ Piekvermogen − 600 W @ 1 ms
■ ESD-classificatie van klasse 3 (> 16 kV) per model van het menselijk lichaam
■ Maximale klemspanning @ piekpulsstroom
■ lage lekkage < 5 μA boven 10 V
■ Reactietijd is meestal < 1 ns
■ Pb-vrij betekent dat de interconnectie van niveau 2 Pb-vrij is en het eindmateriaal tin ((Sn) is (IPC/JEDEC J-STD609A.01)
■ SZ Prefix voor automotive en andere toepassingen die unieke site- en besturingswijzigingsvereisten vereisen; AEC-Q101 gekwalificeerd en PPAP-bekwaam
Inleiding vanSZP6SMB36AT3G
De SZP6SMB-serie is ontworpen om spanningsgevoelige componenten te beschermen tegen hoogspannings- en hoogenergetische transiënten.
Milieu &Exportclassificaties van SZP6SMB36AT3G
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8541.10.0080 |
