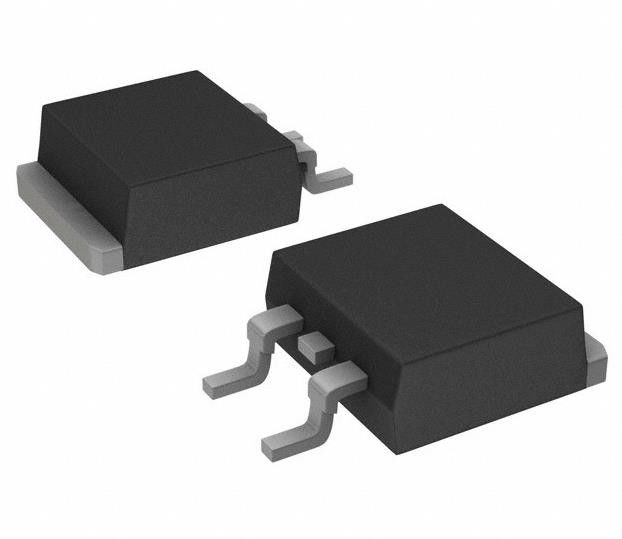

FDB110N15A N-kanaal 150 V 92A (Tc) 234W (Tc) Oppervlaktebevestiging D2PAK (TO-263)
Productdetails:
| Plaats van herkomst: | originele |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | FDB110N15A |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Technologie: | MOSFET (Metaaloxide) | Drain naar bronspanning (Vdss): | 150 V |
|---|---|---|---|
| Stroom - continue afvoer (Id) @ 25°C: | 92A (Tc) | Inrichtingsspanning (Max Rds On, Min Rds On): | 10V |
| Rds On (Max) @ Id, Vgs: | 11 mOhm @ 92A, 10V | Vgs(th) (Max) @ Id: | 4V @ 250µA |
| Poortlast ((Maximum) Qg) @ Vgs: | nC 61 @ 10 V | Vgs (max): | ±20V |
Productomschrijving
FDB110N15A N-kanaal 150 V 92A (Tc) 234W (Tc) Oppervlaktebevestiging D2PAK (TO-263)
Specificaties van FDB110N15A
| TYPE | Beschrijving |
| Categorie | Discrete halfgeleiderproducten |
| Transistors | |
| FET's, MOSFET's | |
| Eénvoudige FET's, MOSFET's | |
| Mfr | een half |
| Reeks | PowerTrench® |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| FET-type | N-kanaal |
| Technologie | MOSFET (metaaloxide) |
| Drain naar bronspanning (Vdss) | 150 V |
| Stroom - continue afvoer (Id) @ 25°C | 92A (Tc) |
| Inrichtingsspanning (Max Rds On, Min Rds On) | 10V |
| Rds On (Max) @ Id, Vgs | 11 mOhm @ 92A, 10V |
| Vgs(th) (Max) @ Id | 4V @ 250μA |
| Doorgangsplicht (Qg) (Max) @ Vgs | 61 nC @ 10 V |
| Vgs (max) | ±20V |
| Invoercapaciteit (Ciss) (Max) @ Vds | 4510 pF @ 75 V |
| FET-kenmerk | - |
| Energieverspilling (max) | 234W (Tc) |
| Werktemperatuur | -55°C ~ 175°C (TJ) |
| Montage-type | Oppervlakte |
| Verpakking van de leverancier | D2PAK (TO-263) |
| Pakket / doos | TO-263-3, D2Pak (2 Leads + Tab), TO-263AB |
| Basisproductnummer | FDB110 |
Kenmerken van FDB110N15A
• RDS ((aan) = 9,25 mΩ (Type.) @ V GS = 10 V, ID = 92 A
• Snelle schakelingssnelheid
• Laag toegangsbedrag
• High Performance Trench Technology voor Extremely Low RDS (aan)
• Hoog vermogen en stroomcapaciteit
• RoHS-conform
Toepassingen van FDB110N15A
• Synchrone rectificatie voor ATX / Server / Telecom PSU
• Beschermingscircuit van de batterij
• Motor aandrijvingen en ononderbroken stroomvoorziening
• Micro-zonneinverter
Milieu &Exportclassificaties van FDB110N15A
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
