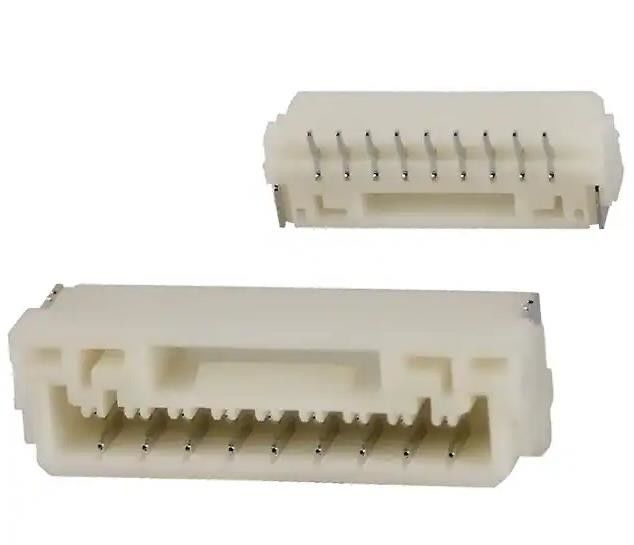

BM09B-GHS-TBT Connector Header Surface Mount 9 positie 0.049" (1.25mm)
Productdetails:
| Plaats van herkomst: | originele |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | BM09B-GHS-TBT |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Het hullen: | Gehuld - Muur 4 | Montage-type: | Oppervlakte |
|---|---|---|---|
| Beëindiging: | Soldeer | Isolatiehoogte: | 0.159" (4.05mm) |
| Contactvorm: | rechthoekig | Contactmateriaal: | Fosfoorbrons |
| Werktemperatuur: | -25°C ~ 85°C | Materiële Brandbaarheidsclassificatie: | UL94 V-0 |
Productomschrijving
BM09B-GHS-TBT Connector Header Surface Mount 9 positie 0.049" (1.25mm)
Specificaties van BM09B-GHS-TBT
| TYPE | Beschrijving |
| Categorie | Verbindingen, interconnecties |
| rechthoekige aansluitingen | |
| Hoofdstukken, mannelijke pinnen | |
| Mfr | JST Sales America Inc. |
| Reeks | GH |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Type aansluiting | Hoofdstuk |
| Contacttype | Contact met de buitenste lijkwade |
| Pitch - Paren | 0.049" (1.25mm) |
| Aantal posities | 9 |
| Aantal rijen | 1 |
| Rijsafstand - paren | - |
| Aantal geladen posities | Alle |
| Stijl | Plaat naar kabel/draad |
| Gevouwen | Gevouwen - 4 muur |
| Montage-type | Oppervlakte |
| Beëindiging | Soldeer |
| Type bevestiging | Vergrendelingsrampa |
| Contactlengte - paren | - |
| Contactlengte - Post | - |
| Algemene contactlengte | - |
| Isolatiehoogte | 0.159" (4.05mm) |
| Contactvorm | rechthoekig |
| Contact Afsluiting - Paring | Blik |
| Contact Afwerking Dikte - Paring | - |
| Contact Afsluiting - Post | Blik |
| Contactmateriaal | Fosforbrons |
| Isolatie materiaal | Polyamide (PA9T), nylon 9T |
| Kenmerken | Kies en plaats, soldeerbehoud |
| Werktemperatuur | -25 °C ~ 85 °C |
| Ingangsbescherming | - |
| Brandbaarheid van het materiaal | UL94 V-0 |
| Isolatie kleur | Natuurlijke |
| Stroom (ampere) | 1A |
| Standaardspanning | 50 V |
| Gepaarde stapelhoogten | 7.3 mm |
| Contact Afwerking Dikte - Post | - |
| Toepassingen | - |
| Basisproductnummer | BM09B-GH |
Kenmerken van BM09B-GHS-TBT
● Veilige vergrendelingsstructuur
● De structuur van het contactslot
● Voorkoming van contactvervorming
● Duidelijke klikgeluiden
Toepassingen van BM09B-GHS-TBT
• Nominale stroom: 1,0 A AC/DC (AWG #26)
• Nominale spanning: 50 V AC/DC
• Temperatuurbereik: -25°C tot +85°C (inclusief temperatuurstijging bij elektrische stroom)
• Contactweerstand: aanvankelijke waarde/ 30 mΩ max. Na milieutests/ 50 mΩ max.
• Isolatieweerstand: 100 MΩ min.
• Voltage: 500 VAC/min
• Toepasselijke draad: Leidergrootte/ AWG #30 tot #26 Isolatie O.D./ 0,76 tot 1,0 mm
Milieu &Exportclassificaties van BM09B-GHS-TBT
| AANZET | Beschrijving |
| RoHS-status | RoHS-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| ECCN | EAR99 |
| HTSUS | 8536.69.4040 |
