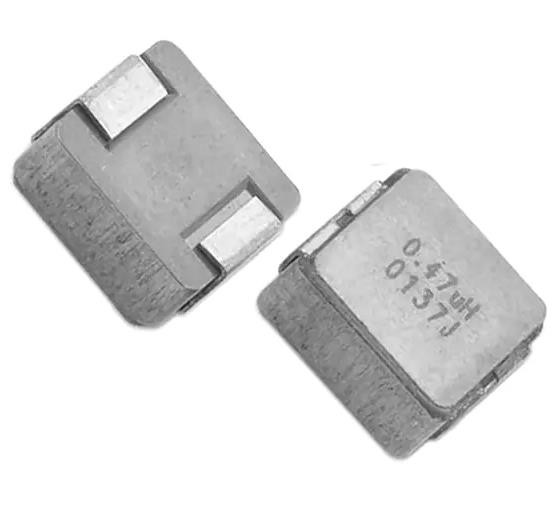

IHLP2525CZERR68M01 680 nH Shielded Molded Inductor 15,5 A 5,5 mOhm Max
Productdetails:
| Plaats van herkomst: | originele |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | IHLP2525CZERR68M01 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Inductievermogen: | 680 nH | Tolerantie: | ± 20% |
|---|---|---|---|
| Stroom (ampere): | 15.5 A | Stroom - verzadiging (Isat): | 25A |
| afscherming: | geschermd | DC-weerstand (DCR): | 5.5mOhm max. |
| Werktemperatuur: | -55 °C ~ 125 °C | Inductaansfrequentie - Test: | 100 kHz |
Productomschrijving
IHLP2525CZERR68M01 680 nH Shielded Molded Inductor 15,5 A 5,5 mOhm Max
Specificaties van IHLP2525CZERR68M01
| TYPE | Beschrijving |
| Categorie | Inducteurs, spoelen, wurgstukken |
| Vaste inductoren | |
| Mfr | Vishay Dale |
| Reeks | IHLP-2525CZ-01 |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Type | Gevormd |
| Materiaal - Kern | - |
| Inductievermogen | 680 nH |
| Tolerantie | ± 20% |
| Stroom (ampere) | 15.5 A |
| Stroom - verzadiging (Isat) | 25A |
| Bescherming | Beschermd |
| DC-weerstand (DCR) | 5.5mOhm max. |
| Q @ Freq | - |
| Frequentie - Zelfresonantie | - |
| Ratings | - |
| Werktemperatuur | -55 °C ~ 125 °C |
| Inductaansfrequentie - Test | 100 kHz |
| Montage-type | Oppervlakte |
| Pakket / doos | Niet-standaard |
| Verpakking van de leverancier | - |
| Grootte / Afmeting | 0.270" L x 0,255" W (6,86 mm x 6,47 mm) |
| Hoogte - zitplaats (maximaal) | 0.118" (3,00 mm) |
KenmerkenvanIHLP2525CZERR68M01
• De laagste hoogte (3,0 mm) in deze verpakking
• Beschermde constructies
• Uitstekende DC/DC-energieopslag tot 5 MHz. Toepassingen met filterinductoren tot SRF (zie tabel Standard Electrical Specifications)
• De laagste DCR/μH, in deze verpakkingsgrootte
• Houdt zich aan hoge tijdelijke spikes zonder verzadiging
• Ultra laag zoemgeluid, door composietconstructie
BeschrijvingenvanIHLP2525CZERR68M01
• PDA / notebook / desktop / server applicaties
• POL-omvormers voor hoge stroom
• laag profiel, hoge stroomtoevoer
• apparaten die op batterijen draaien
• DC/DC-omvormers in gedistribueerde energiesystemen
• DC/DC-omvormer voor veldprogrammabel gate array (FPGA)
Milieu- en exportclassificatiesvanIHLP2525CZERR68M01
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| ECCN | EAR99 |
| HTSUS | 8504.50.4000 |
