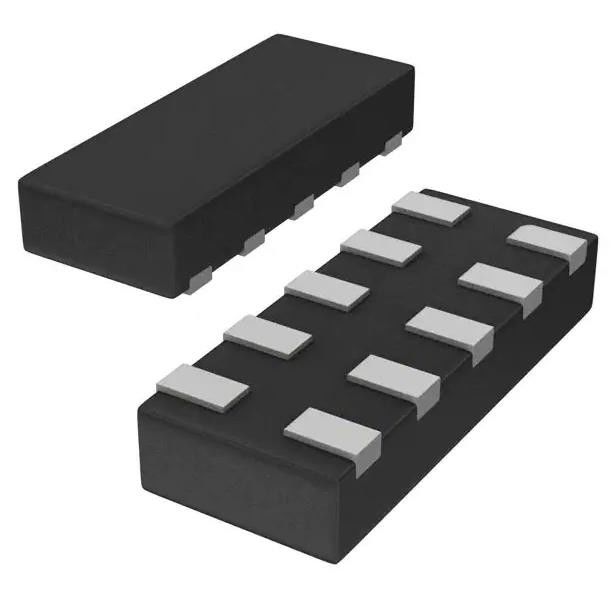

IP4294CZ10-TBR,115 4.1V Klem 4A (8/20μs) Ipp Tvs Diode oppervlakte montage DFN2510A-10
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | IP4294CZ10-TBR,115 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 3-5 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000 |
|
Gedetailleerde informatie |
|||
| Eenrichtingskanalen: | 4 | Spanning - Omgekeerde afstand houden (type): | 5.5V |
|---|---|---|---|
| Spanning - Doorslag (Min): | 6V | Voltage - (Maximum) Vastklemmen @ Ipp: | 4.1V |
| Stroom - Piekpuls (10/1000µs): | 4A (8/20μs) | De Bescherming van de machtslijn: | - Jawel. |
| Toepassingen: | Algemeen doel | Werktemperatuur: | -40 °C ~ 85 °C (TA) |
Productomschrijving
IP4294CZ10-TBR,115 4.1V Klem 4A (8/20μs) Ipp Tvs Diode oppervlakte montage DFN2510A-10
Specificaties van IP4294CZ10-TBR,115
| TYPE | Beschrijving |
| Categorie | Bescherming van het circuit |
| Transitory voltage suppressors (TVS) | |
| TVS-dioden | |
| Mfr | Nexperia USA Inc. |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Productstatus | Niet voor nieuwe ontwerpen |
| Type | Sturing (spoor naar spoor) |
| Eenrichtingskanalen | 4 |
| Spanning - omgekeerde standoff (type) | 5.5V |
| Spanning - afbraak (min) | 6V |
| Spanning - Klem (max) @ Ipp | 4.1V |
| Stroom - Piekpuls (10/1000μs) | 4A (8/20μs) |
| Vermogen - Piekpuls | - |
| Bescherming van elektriciteitslijnen | - Ja, dat klopt. |
| Toepassingen | Algemeen doel |
| Capaciteit @ Frequentie | - |
| Werktemperatuur | -40 °C ~ 85 °C (TA) |
| Montage-type | Oppervlakte |
| Pakket / doos | 10-XFDFN |
| Verpakking van de leverancier | DFN2510A-10 |
| Basisproductnummer | IP4294 |
Kenmerken van IP4294CZ10-TBR,115
* ESD-bescherming van het systeem voor USB 2.0 en SuperSpeed USB 3.0, HDMI, DisplayPort, eSATA en LVDS
* Alle signaallijnen met geïntegreerde dioden voor het aansluiten van spoor naar spoor voor ESD-bescherming van 10 kV hoger dan IEC 61000-4-2, niveau 4
* Gepaste 0,5 mm trace-spacing
* Signaallijnen met een overeenkomstige capaciteit tussen signaalparen van 0,05 pF
* Lijncapaciteit van slechts 0,5 pF per kanaal
* Ontwerpvriendelijke pass-through signaalrouting
Toepassingen van IP4294CZ10-TBR,115
* TV's en monitors
* DVD-recorder en -speler
* Notebooks, grafische kaarten en poorten
* Set-topboxen en gameconsoles
Milieuclassificaties en exportclassificaties vanIP4294CZ10-TBR,115
| Beheerder: | |
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
