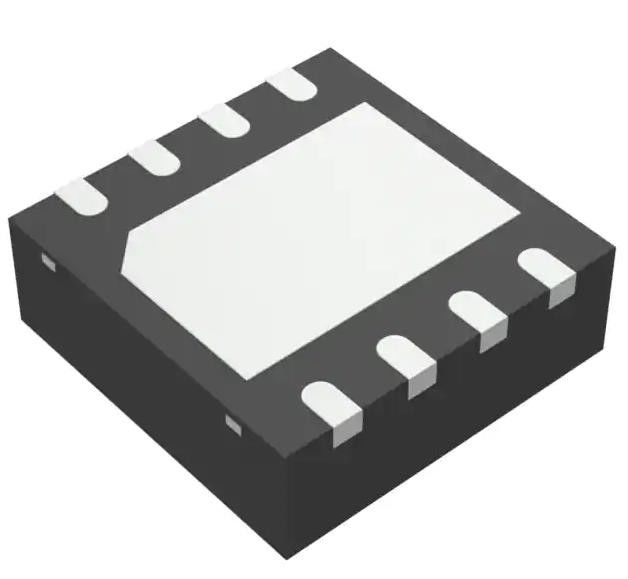

UCC27201ADRMR Half-Bridge Gate Driver IC Niet-omkeerbare 8-VSON (4x4)
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | UCC27201ADRMR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 3-5 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000 |
|
Gedetailleerde informatie |
|||
| Gedreven Configuratie: | Helft-brug | Kanaaltype: | Onafhankelijk |
|---|---|---|---|
| Aantal Bestuurders: | 2 | Poorttype: | N-Channel MOSFET |
| Spanning - Voeding: | 8V ~ 17V | Logicavoltage - VIL, VIH: | 0.8V, 2.5V |
| Huidig - Piekoutput (Bron, Gootsteen): | 3A, 3A | Hoog Zij Maximum Voltage - (Laarzentrekker): | 120 V |
Productomschrijving
UCC27201ADRMR Half-Bridge Gate Driver IC Niet-omkeerbare 8-VSON (4x4)
Specificaties van UCC27201ADRMR
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| Draaiers van hekken | |
| Mfr | Texas Instruments |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Gedreven configuratie | Halve brug |
| Type kanaal | Onafhankelijk |
| Aantal bestuurders | 2 |
| Type poort | N-kanaal MOSFET |
| Spanning - Voeding | 8V ~ 17V |
| Logische spanning - VIL, VIH | 0.8V, 2.5V |
| Stroom - piekuitgang (bron, put) | 3A, 3A |
| Invoertype | Niet-invertend |
| Hoge zijdespanning - Max (Bootstrap) | 120 V |
| Tijdstip van stijging / daling (type) | 8n, 7n |
| Werktemperatuur | -40 °C ~ 140 °C (TJ) |
| Montage-type | Oppervlakte |
| Pakket / doos | 8-VDFN blootgestelde pad |
| Verpakking van de leverancier | 8-VSON (4x4) |
| Basisproductnummer | UCC27201 |
Kenmerken van UCC27201ADRMR
* Draait twee N-kanaal MOSFET's in high-side en low-side configuratie
* Negatieve spanningsbehandeling op HS (-18V)
* Maximale opstartspanning 120 V
* Maximale VDD-spanning 20 V
* On-chip 0,65-V VF, 0,6-Q RD Botstrap Diode
* Meer dan 1 MHz werking
* 20-ns Verspreidingsvertragingstijden
* 3-A Sink, 3-A Source Uitgangsstromen
* 8-ns Opstijgen/7-ns Valtijd met 1000-pF-belasting
* 1-ns Vertraging Matching
* Onderspanningsvergrendeling voor High-Side en Low-SideDriver
* Biedt aan in 8-pin SOIC (D), PowerPADTw SOIC-8 ((DDA), SON-8 ((DRM),SON-9 (DRC) en SON-10 ((DPR) Pakketten
* gespecificeerd van -40°C tot 140°C
Toepassingen van UCC27201ADRMR
* Energievoorzieningen voor telecom-, datacom- en handelsmarkten
* Half-Bridge-toepassingen en Full-BridgeConverters
* Geïsoleerde busarchitectuur
* Twee-schakelaar voorwaartsconverters
* Active-clamp voorwaartsconverters
* Hoogspanningssynchrone buckomvormers
* Klasse D-audioversterkers
Milieuclassificaties en exportclassificaties vanUCC27201ADRMR
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
