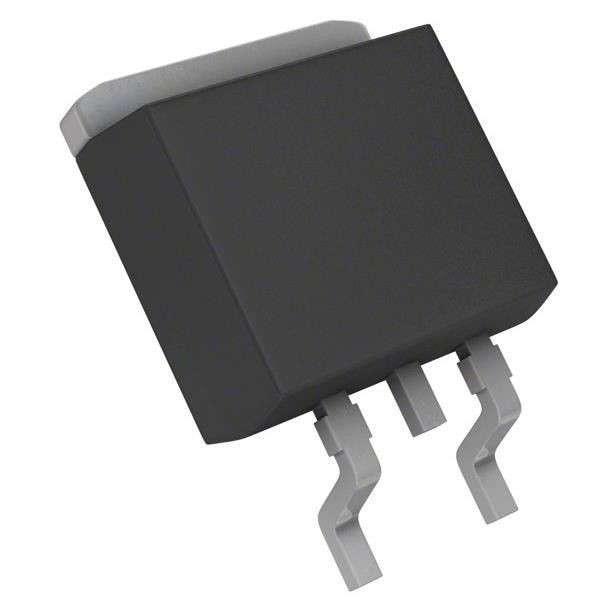

2SD2143TL Bipolaire transistor NPN - Darlington 60 V 2 A 10 W Oppervlaktebevestiging CPT3
Productdetails:
| Plaats van herkomst: | originele |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | 2SD2143TL |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 3-5 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000 |
|
Gedetailleerde informatie |
|||
| Type transistor: | NPN - Darlington | Huidig - Collector ((Maximum) Ic): | 2 A |
|---|---|---|---|
| Voltage - (de Maximum) Analyse van de Collectorzender: | 60 V | (Maximum) Vceverzadiging @ Ib, Ic: | 1.5V @ 1mA, 1A |
| Huidig - (Maximum) Collectorscheiding: | 1 μA (ICBO) | De Huidige Aanwinst van gelijkstroom (hFE) (Min) @ Ic, Vce: | 1000 @ 1A, 2V |
| Vermogen - Max.: | 10 W | Werktemperatuur: | 150°C (TJ) |
Productomschrijving
2SD2143TL Bipolaire transistor NPN - Darlington 60 V 2 A 10 W Oppervlaktebevestiging CPT3
Specificaties van 2SD2143TL
| TYPE | Beschrijving |
| Categorie | Discrete halfgeleiderproducten |
| Transistors | |
| Bipolair (BJT) | |
| enkelvoudige bipolaire transistors | |
| Mfr | Rohm halfgeleider |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Productstatus | Niet voor nieuwe ontwerpen |
| Type transistor | NPN - Darlington |
| Stroom - collector (Ic) (max) | 2 A |
| Spanning - Verdeling van de collectoremitter (max) | 60 V |
| Vce verzadiging (max) @ Ib, Ic | 1.5V @ 1mA, 1A |
| Stroom - collectievergrens (maximaal) | 1 μA (ICBO) |
| Gelijkstroomwinst (hFE) (min) @ Ic, Vce | 1000 @ 1A, 2V |
| Vermogen - Max. | 10 W |
| Frequentie - Overgang | - |
| Werktemperatuur | 150°C (TJ) |
| Montage-type | Oppervlakte |
| Pakket / doos | TO-252-3, DPak (2 Leads + Tab), SC-63 |
| Verpakking van de leverancier | CPT3 |
| Basisproductnummer | 2SD2143 |
Kenmerken van 2SD2143TL
1) Ingebouwde zenerdiode tussen collector en basis.
2) Sterke bescherming tegen omgekeerde spanningen als gevolg van "L"-belastingen.
3) Ingebouwde weerstand tussen basis en zender.
4) Ingebouwde dempdiode.
Milieuclassificaties en exportclassificaties van2SD2143TL
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
