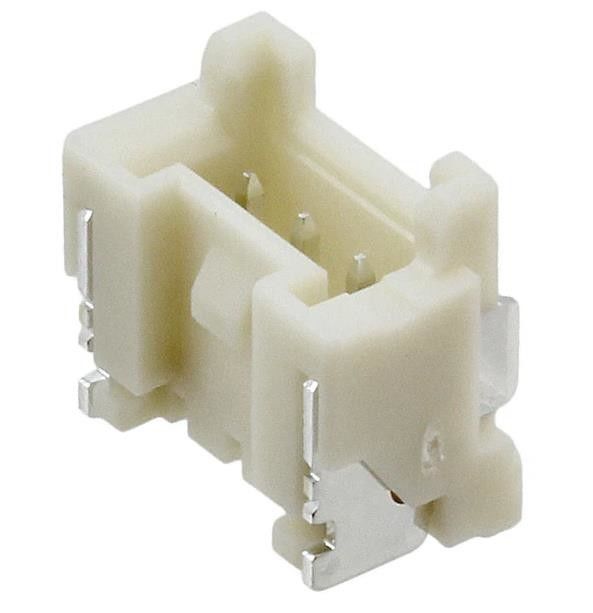

BM03B-PASS-1-TFT ((LF) ((SN) Connector Header 3 positie 0,079" (2,00 mm)
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | BM03B-PASS-1-TFT ((LF) ((SN)) |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 3-5 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000 |
|
Gedetailleerde informatie |
|||
| Type aansluiting: | Kopbal | Contacttype: | Mannelijke Speld |
|---|---|---|---|
| Hoogte die - koppelen: | 0.079" (2.00mm) | Aantal Posities: | 3 |
| Aantal rijen: | 1 | Het hullen: | Gehuld - Muur 4 |
| Montage-type: | Oppervlakte | Beëindiging: | Soldeer |
Productomschrijving
BM03B-PASS-1-TFT ((LF) ((SN) Connector Header 3 positie 0,079" (2,00 mm)
Specificaties van BM03B-PASS-1-TFT ((LF) ((SN))
| TYPE | Beschrijving |
| Categorie | Verbindingen, interconnecties |
| rechthoekige aansluitingen | |
| Hoofdstukken, mannelijke pinnen | |
| Mfr | JST Sales America Inc. |
| Reeks | PA |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Productstatus | Actief |
| Type aansluiting | Hoofdstuk |
| Contacttype | Mannelijke pin |
| Pitch - Paren | 0.079" (2.00mm) |
| Aantal posities | 3 |
| Aantal rijen | 1 |
| Rijsafstand - paren | - |
| Aantal geladen posities | Alle |
| Stijl | Plaat naar kabel/draad |
| Gevouwen | Gevouwen - 4 muur |
| Montage-type | Oppervlakte |
| Beëindiging | Soldeer |
| Type bevestiging | Vergrendelingsrampa |
| Contactlengte - paren | - |
| Contactlengte - Post | - |
| Algemene contactlengte | - |
| Isolatiehoogte | 0.350" (8.89mm) |
| Contactvorm | Vierkant |
| Contact Afsluiting - Paring | Blik |
| Contact Afwerking Dikte - Paring | - |
| Contact Afsluiting - Post | Blik |
| Contactmateriaal | koperen legering |
| Isolatie materiaal | Polyamide (PA), nylon |
| Kenmerken | Boordgids, pick and place, soldeerbehoud |
| Werktemperatuur | -25 °C ~ 85 °C |
| Ingangsbescherming | - |
| Brandbaarheid van het materiaal | UL94 V-0 |
| Isolatie kleur | Natuurlijke |
| Stroom (ampere) | 3A |
| Standaardspanning | 250 V |
| Gepaarde stapelhoogten | 11.1mm, 16mm, 16.2mm |
| Contact Afwerking Dikte - Post | - |
| Toepassingen | - |
| Basisproductnummer | BM03B-PA |
Kenmerken vanBM03B-PASS-1-TFT ((LF) ((SN))
• Temperatuurbereik: -25°C tot +85°C
• Contactweerstand: beginwaarde/ 10 mΩ max.
• Isolatieweerstand: begin/ 1.000 MΩ min.
• Voltage: 800 VAC/min
Toepassingen vanBM03B-PASS-1-TFT ((LF) ((SN))
De 2,0 mm pitch PA-familie bestaat uit de volgende aansluitingen:
・PA-aansluiting (Wire-to-board crimp-stijl)
・PAF-aansluiting (Wire-to-board isolation displacement connection (IDC) -stijl)
・PAL-aansluiting (draad-op-draad-crimp-stijl)
Deze eigenschappen maakten het voor het eerst mogelijk om een harnas met een ingewikkelde vorm te maken met een 2,0 mm pitch connector met een veilig vergrendelingsmechanisme.
Milieuclassificaties en exportclassificaties vanBM03B-PASS-1-TFT ((LF) ((SN))
| AANZET | Beschrijving |
| RoHS-status | RoHS-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8536.69.4040 |
