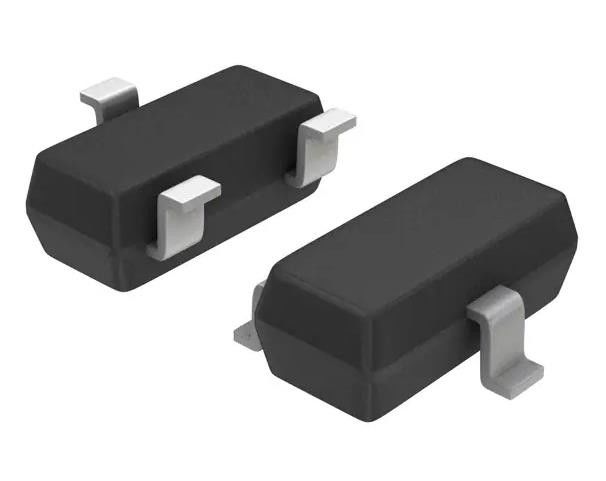

SZMMBZ27VCLT1G 38V Klem 1A Ipp Tvs Diode oppervlakte montage SOT-23-3 (TO-236)
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | SZMMBZ27VCLT1G |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 3-5 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000 |
|
Gedetailleerde informatie |
|||
| Type: | Zener | Eenrichtingskanalen: | 2 |
|---|---|---|---|
| Spanning - Omgekeerde afstand houden (type): | 22 V | Spanning - Doorslag (Min): | 25.65V |
| Voltage - (Maximum) Vastklemmen @ Ipp: | 38V | Stroom - Piekpuls (10/1000µs): | 1A |
| Vermogen - Piekpuls: | 40W | Toepassingen: | Vervaardiging van auto's |
Productomschrijving
SZMMBZ27VCLT1G 38V Klem 1A Ipp Tvs Diode oppervlakte montage SOT-23-3 (TO-236)
Specificaties vanSZMMBZ27VCLT1G
| TYPE | Beschrijving |
| Categorie | Bescherming van het circuit |
| Transitory voltage suppressors (TVS) | |
| TVS-dioden | |
| Mfr | een half |
| Reeks | Automobilerij, AEC-Q101 |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Productstatus | Actief |
| Type | Zener |
| Eenrichtingskanalen | 2 |
| Spanning - omgekeerde standoff (type) | 22V |
| Spanning - afbraak (min) | 25.65V |
| Spanning - Klem (max) @ Ipp | 38V |
| Stroom - Piekpuls (10/1000μs) | 1A |
| Vermogen - Piekpuls | 40 W |
| Bescherming van elektriciteitslijnen | - Nee, niet echt. |
| Toepassingen | Vervaardiging van auto's |
| Capaciteit @ Frequentie | - |
| Werktemperatuur | -55 °C ~ 150 °C (TJ) |
| Montage-type | Oppervlakte |
| Pakket / doos | TO-236-3, SC-59, SOT-23-3 |
| Verpakking van de leverancier | SOT-23-3 (TO-236) |
| Basisproductnummer | SZMMBZ27 |
Kenmerken vanSZMMBZ27VCLT1G
• Het SOT−23-pakket maakt twee afzonderlijke eenrichtingsconfiguraties of een enkele tweerichtingsconfiguratie mogelijk
• Standaard Zener breukspanningsbereik − 15 V, 27 V, 39 V
• Piekvermogen − 40 W @ 1,0 ms (twee richtingen), per figuur 5 golfvorm
• ESD-classificatie van klasse 3B (meer dan 16 kV) per model van het menselijk lichaam
• ESD-classificatie van IEC61000−4−2 Niveau 4, ±30 kV Contactontlading
• Lage lekkage < 100 nA
• Brandbaarheid: UL 94 V−O
• SZ voorvoegsel voor automobiel- en andere toepassingen waarvoor unieke site- en besturingswijzigingsvereisten vereist zijn; AEC-Q101 gekwalificeerd en PPAP-geschikt
• Dit zijn Pb-vrije apparaten
Toepassingen vanSZMMBZ27VCLT1G
Deze dubbele monolithische silicium-zenerdioden zijn ontworpen voor toepassingen die bescherming vereisen en zijn bedoeld voor gebruik in spannings- en ESD-gevoelige apparatuur zoals computers, printers,bedrijfsmachinesHet ontwerp van de gemeenschappelijke kathoden met twee verbindingen beschermt twee afzonderlijke lijnen met slechts één pakket.Deze apparaten zijn ideaal voor situaties waar de ruimte op het bord is op een premie.
Milieuclassificaties en exportclassificaties vanSZMMBZ27VCLT1G
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8541.10.0080 |
